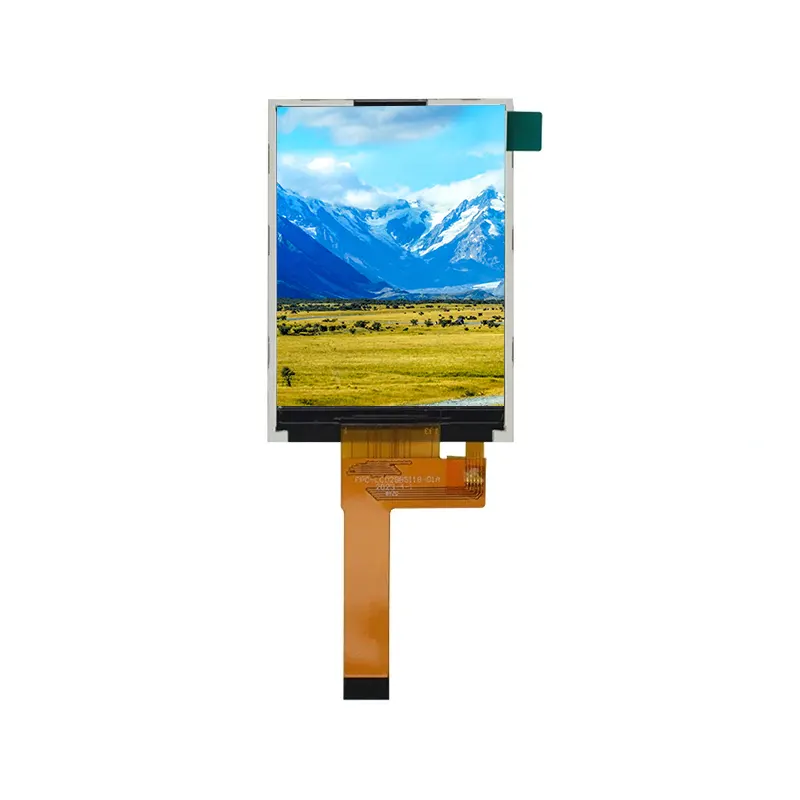

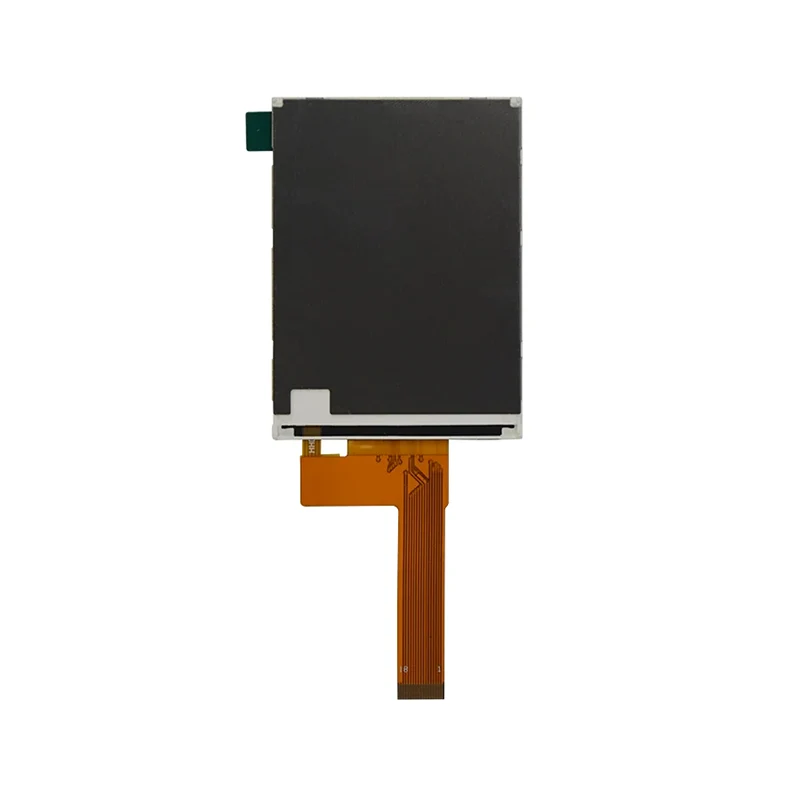

2.7' ဂရပ်ဖစ် Standard TN TFT LCD မျက်နှာပြင် မော်ဂျူး

တရုတ်နိုင်ငံတွင် အရင်းအမြစ်ထုတ်လုပ်သည့်အနေဖြင့် Tianfu သည် သင့်လိုအပ်ချက်အတွက် အရည်အသွေးမြင့်ပြီး စျေးပေါသော LCD module များကို ပေးဆောင်ပါသည်။ 2.7' ဂရပ်ဖစ် Standard TN TFT LCD Screen Module သည် နေရာအကန့်အသတ်ရှိသော မြှုပ်သွင်းထားသော စက်ပစ္စည်းများအတွက် အထူးဒီဇိုင်းထုတ်ထားသည့် အဆင့်မြင့် မျက်နှာပြင်ပြသမှုဖြေရှင်းချက်တစ်ခုဖြစ်သည်။ ၎င်းသည် transmissive TFT နည်းပညာကို အသုံးပြုထားပြီး အရောင် 16 သန်းအထိ အရောင်အသွေးစုံလင်သော ရောင်စုံပြကွက်များကို ပံ့ပိုးပေးကာ ကြည်လင်ပြတ်သားသော ရုပ်ပုံများနှင့် ၎င်း၏ ကျစ်လျစ်သော အရွယ်အစားအတွင်း တက်ကြွသော အကြောင်းအရာများကို တင်ပြနိုင်စေပါသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

2.7' ဂရပ်ဖစ် Standard TN TFT LCD မျက်နှာပြင် မော်ဂျူးကို စက်မှုနှင့် စမတ်နေအိမ် LCD များတွင် အဓိက အသုံးပြုပါသည်။ ကဲ့သို့:

1.Industrial Handheld Terminal

စက်မှုလက်ကိုင်များ- PDA/ဘားကုဒ်စကင်နာများအတွက် စိတ်ကြိုက် LCD များ

တာရှည်ခံ LCDs | Industrial Detectors & Data Terminals အတွက် ပြီးပြည့်စုံသော

Inventory Scanners & Portable Printers အတွက် အဆင့်မြင့် LCD များ

အရည်အသွေးမြင့် မျက်နှာပြင်များ - စက်မှုလက်ကိုင်ကိရိယာများအတွက် တည်ဆောက်ထားသည်။

2.Smart Home

စမတ် ပင်မထိန်းချုပ်မှု panels | စိတ်ကြိုက် အဆင့်မြင့် LCD ဖြေရှင်းမှုများ

ကော်ဖီဖျော်စက်များ၊ စက်ရုပ်ဖုန်စုပ်စက်များနှင့် မီးဖိုများအတွက် တာရှည်ခံ LCD များ

Smart Home Display များ - အရည်အသွေးမြင့်ပြီး စိတ်ကြိုက်အံဝင်ခွင်ကျဖြစ်ခြင်း။

အသေးစိတ်

Tianfu စိတ်ကြိုက် 2.7' ဂရပ်ဖစ် Standard TN TFT LCD မျက်နှာပြင် မော်ဂျူး သတ်မှတ်ချက်

Module အမျိုးအစား	2.7" TFT/16M အရောင်
ဆုံးဖြတ်ချက်	960×240 ပစ်ဇယ် (ဂရပ်ဖစ် ဒေါ့မက်ထရစ်)
အင်တာဖေ့စ်	SPI & RGB
ရုပ်ထွက်မုဒ်	Transmissive TFT
နောက်ခံအလင်း	အဖြူရောင် LED (အပြိုင်)
စက်ပိုင်းဆိုင်ရာ အတိုင်းအတာများ	39.1(W) × 67.5(H) × 2.4(T) mm (FPC မပါဝင်ပါ)
လှုပ်ရှားနယ်မြေ	33.06(W) × 58.80(H) မီလီမီတာ
Pixel Pitch	0.18375(W) × 0.13775(H) mm
လျှပ်စစ်သတ်မှတ်ချက်များ	· Logic Voltage (VDD): 3.0–3.6V (အမျိုးအစား။ 3.3V) · Input Voltage (VIH): 0.8 × IOVCC မှ IOVCC · Input Voltage (VIL): -0.3V မှ 0.2×IOVCC · လက်ရှိစားသုံးမှု- 8mA (အမျိုးအစား။)
Backlight Specifications	· ဗို့အား: 8.7–10.2V · လက်ရှိ: 15-25mA · လည်ပတ်အပူချိန် - 20°C မှ +70°C · သိုလှောင်မှုအပူချိန်- -30°C မှ +80°C
Timing လက္ခဏာများ	· CLKIN ကြိမ်နှုန်း- 13.5–30MHz (အမျိုးအစား။ 27MHz) · HSD ကာလ- 1024-1907 CLKIN သံသရာ · Vertical Sync: 242.5–450.5H (NTSC/PAL)

Tianfu မှ တကယ့်ကမ္ဘာ့အပလီကေးရှင်း အတွေ့အကြုံ- Mobile Data Terminal ထုတ်လုပ်သူထံမှ ရှုထောင့်

"မျိုးဆက်သစ်စက်မှုလုပ်ငန်း PDA ကိုတီထွင်သောအခါ၊ ဤ 2.7' ဂရပ်ဖစ် Standard TN TFT LCD မျက်နှာပြင် Module သည် ကျွန်ုပ်တို့၏ အဆုံးစွန်သော ရွေးချယ်မှု ဖြစ်လာခဲ့သည်။ ၎င်း၏ တောက်ပမှုမြင့်မားသော နောက်ခံအလင်း (500 cd/m² ဗားရှင်းကို ကျွန်ုပ်တို့ စိတ်ကြိုက်ပြင်ဆင်ထားသည်) နှင့် အလင်းပြန်မှု ဆန့်ကျင်ခြင်း ကုသမှုသည် ပြင်းထန်သော ပြင်ပအလင်းရောင်အောက်တွင် ခက်ခဲသော စခရင်အကြောင်းအရာ မှတ်သားမှု၏ နာကျင်မှုအမှတ်ကို လုံးလုံးလျားလျား ဖြေရှင်းခဲ့သည်။"

"960×240 မျက်နှာပြင်အကျယ်အချိုးသည် မိုဘိုင်းဒေတာဂိတ်များ၏ အပြန်အလှန်တုံ့ပြန်မှုယုတ္တိနှင့် အလွန်လိုက်ဖက်သည်- အလျားလိုက်နေရာသည် ဘားကုဒ်များနှင့် လမ်းဘေလ်နံပါတ်များကို အပြည့်အ၀ပြသရန် လုံလောက်သည်၊ ဒေါင်လိုက်အပြင်အဆင်သည် 'အချက်အလက်ပြသမှုဧရိယာ + အောက်ခြေပုံသေခလုတ်များ' ၏ ဂန္ထဝင် UI ဒီဇိုင်းနှင့် ကိုက်ညီပြီး ကျစ်လစ်သိပ်သည်းသောနေရာတစ်ခုအတွင်း ထိရောက်စွာလည်ပတ်နိုင်စေပါသည်။"

"SPI အင်တာဖေ့စ်၏ ပါဝါသုံးစွဲမှုနည်းသောအင်္ဂါရပ်သည် terminal ဘက်ထရီသက်တမ်းကို တိုက်ရိုက်တိုးတက်စေသည်။ မော်ဂျူးအတွက် 8mA သာ ယုတ္တိယုတ္တိပါဝါသုံးစွဲမှုနှင့်အတူ၊ ကျွန်ုပ်တို့၏ကိုယ်တိုင်ဖန်တီးထားသော နောက်ခံမီးအဆင့်ထိန်းချုပ်မှုဗျူဟာနှင့် ပေါင်းစပ်လိုက်ခြင်းဖြင့်၊ စဉ်ဆက်မပြတ်စကင်န်ဖတ်သည့်လုပ်ဆောင်မှုအခြေအနေများတွင် စက်၏ဘက်ထရီသက်တမ်းသည် 18% ခန့် တိုးလာခဲ့သည်။"

"ကျယ်ပြန့်သောအပူချိန်တည်ငြိမ်မှု (-20 ဒီဂရီစင်တီဂရိတ်မှ +70 ဒီဂရီစင်တီဂရိတ်) နှင့် မော်ဂျူး၏စက်ပိုင်းဆိုင်ရာယုံကြည်စိတ်ချရမှုသည် မြင့်မားသောအပူချိန်စက်ဘီးစီးခြင်းနှင့် 1.2 မီတာကျဆင်းခြင်းစမ်းသပ်မှုများအပါအဝင် ကျွန်ုပ်တို့၏ပြင်းထန်သောစမ်းသပ်မှုများကို အောင်မြင်ခဲ့ပြီး စက်မှုပတ်ဝန်းကျင်ရှိ တာရှည်ခံမှုလိုအပ်ချက်များကို အပြည့်အဝဖြည့်ဆည်းပေးခဲ့သည်။"

ပစ်မှတ်ထား ပိုမိုကောင်းမွန်အောင် ပံ့ပိုးပေးခြင်း

ကျွန်ုပ်တို့သည် ထိုကဲ့သို့သော အပလီကေးရှင်းများအတွက် ပိုမိုကောင်းမွန်သော ဖြေရှင်းနည်းများကို ပံ့ပိုးပေးသည်-

သီးသန့်အင်္ဂါရပ်များ- အဆင့်မြှင့်တင်ထားသော နောက်ခံအလင်းမောင်းနှင်သူ (PWM မှိန်မှိန်/အမြန်နိုးထမှုကို ပံ့ပိုးပေးသည့်)၊ လက်အိတ်ထိတွေ့မှု၊ အနှောင့်အယှက်ဆန့်ကျင်သည့်ဒီဇိုင်းနှင့် စွမ်းအင်ချွေတာသည့်မုဒ်ကိရိယာအစုံ။

စက်မှုလုပ်ငန်း စိတ်ကြိုက်ပြင်ဆင်ခြင်း- အမြန်ထောက်ပံ့ပို့ဆောင်ရေး၊ အအေးခန်းသိုလှောင်ရုံနှင့် ပြင်ပစစ်ဆေးခြင်းကဲ့သို့သော အခြေအနေများအတွက် စိတ်ကြိုက်ပြင်ဆင်ထားသော ဗားရှင်းများကို ရရှိနိုင်ပါသည်။

မြန်ဆန်သောပံ့ပိုးမှု- ပင်မစကင်န်အင်ဂျင်များ၊ ထုတ်လုပ်မှုလိုင်းစမ်းသပ်ခြင်းကိရိယာများနှင့် ရေရှည်ထောက်ပံ့ရေးအာမခံချက်တို့ဖြင့် တွဲဖက်အသုံးပြုနိုင်သော ရည်ညွှန်းဒီဇိုင်းများကို ပေးဆောင်ပါ။

ဖောက်သည်တုံ့ပြန်ချက်

"လွန်ခဲ့သည့် 18 လအတွင်း၊ ကျွန်ုပ်တို့သည် ကျွန်ုပ်တို့၏ terminal ထုတ်ကုန်သုံးခုတွင် ဤ module ၏ ယူနစ် 35,000 ကျော်ကို စုစည်းအသုံးပြုထားပါသည်။ ကျွန်ုပ်တို့အား အကျေနပ်ဆုံးအရာမှာ အလွန်ကောင်းမွန်သော အသုတ်လိုက်လျောညီထွေမှုနှင့် အလွန်လျင်မြန်သော နည်းပညာဆိုင်ရာ ပံ့ပိုးမှုတုံ့ပြန်မှုဖြစ်ပြီး ကျွန်ုပ်တို့၏ အကြီးစားထုတ်လုပ်မှုနှင့် ရောင်းချပြီးနောက် ပြုပြင်ထိန်းသိမ်းမှုအတွက် ခိုင်မာသောအာမခံချက်ပေးစွမ်းပါသည်။ Tianfu သည် ယုံကြည်စိတ်ချရပြီး စိတ်ကြိုက်ပြုပြင်ထားသော LCD စက်ရုံဖြစ်သည်၊ ၎င်းတို့ကို ကျွန်ုပ်တို့ အမြဲယုံကြည်ပါသည်။"

Tianfu 2.7 လက်မ TFT LCD မျက်နှာပြင် မော်ဂျူး အပလီကေးရှင်း

Tianfu ဦးဆောင်ချိန်

စံချိန်မီထုတ်ကုန်များ		စိတ်ကြိုက်ထုတ်ကုန်များ
မှာယူမှုအရေအတွက်	ပို့ဆောင်ချိန်	စိတ်ကြိုက်အမျိုးအစား	ပို့ဆောင်ချိန်
1-30 PCS	ချက်ချင်း	အထွေထွေ	5-8 ပတ်
31-100 PCS	၁ပတ်	FPC	၄ ပတ်
101-500 PCS	1-2 ပတ်	CTP	၆ ပတ်
501-1000 PCS	2-5 ပတ်	B/L	၆ ပတ်
1001-5000 PCS	4-5 ပတ်	ဒရိုက်ဘာဘုတ်	၈ ပတ်
5000+ PCS	5-7 ပတ်	LCD Panel	၁၆ ပတ်

အမြဲမေးလေ့ရှိသောမေးခွန်းများ

Q1- SPI နှင့် RGB ကြားခံများကို မည်သို့ရွေးချယ်ရမည်နည်း။

A- အင်တာဖေ့စ်နှစ်ခုသည် မတူညီသော အပလီကေးရှင်းလိုအပ်ချက်များနှင့် ကိုက်ညီသည်-

SPI အင်တာဖေ့စ်တွင် ပင်နံပါတ်အနည်းငယ်ပါရှိသည် (များသောအားဖြင့် 3-4 ဒေတာလိုင်းများပါရှိသည်)၊ MCU ပင်ရင်းရင်းမြစ်များကို ကန့်သတ်ထားပြီး တည်ငြိမ်သောရုပ်ပုံများကိုပြသခြင်း သို့မဟုတ် ဒေတာကို ဖြည်းညှင်းစွာမွမ်းမံခြင်းကဲ့သို့သော အခြေအနေများအတွက် စံပြအဖြစ်။

RGB အင်တာဖေ့စ်သည် ပိုမိုမြင့်မားသော ဆန်းသစ်မှုနှုန်းဖြင့် အပြိုင်ဒေတာပေးပို့ခြင်းကို လုပ်ဆောင်နိုင်သည်၊ တက်ကြွသောအကြောင်းအရာများ၊ ဗီဒီယိုများ သို့မဟုတ် လျင်မြန်စွာပြောင်းလဲနေသော ဂရပ်ဖစ်များကိုပြသရန်အတွက် သင့်လျော်သော်လည်း၊ ၎င်းသည် pin ရင်းမြစ်များပိုမိုလိုအပ်သည်။

Q2- နောက်ခံအလင်းသည် အဘယ်ကြောင့် 8.7-10.2V ၏အတော်လေးမြင့်မားသောဗို့အား လိုအပ်သနည်း။

A- ဤ module သည် အပြိုင်ချိတ်ဆက်ထားသော LED မျိုးစုံဖြင့် backlight ဒီဇိုင်းကို လက်ခံပါသည်။ မြင့်မားသောဗို့အားလိုအပ်ချက်ဆိုသည်မှာ အများအားဖြင့် နောက်ခံအလင်းတွင် ဆက်တိုက်ချိတ်ဆက်ထားသော LEDs အများအပြားပါဝင်ပြီး တူညီပြီး လုံလောက်သောတောက်ပမှုကို ပေးစွမ်းနိုင်သည်ဟု ဆိုလိုသည်။ အမှန်တကယ်အသုံးပြုရာတွင် သီးခြားနောက်ခံမီးမောင်းပတ်လမ်းတစ်ခု လိုအပ်ပါသည်။ 3.3V logic power supply နှင့် တိုက်ရိုက်ချိတ်ဆက်၍မရပါ။

Q3- module ၏လည်ပတ်မှုအပူချိန်အကွာအဝေးသည်စက်မှုအသုံးချပရိုဂရမ်လိုအပ်ချက်များနှင့်ကိုက်ညီပါသလား။

A: ဟုတ်ပါတယ်။ လည်ပတ်မှုအပူချိန်အကွာအဝေး -20°C မှ +70°C သည် စက်မှုပတ်ဝန်းကျင်အများစု၏ လိုအပ်ချက်များကို အကျုံးဝင်ပါသည်။ ပိုမိုပြင်းထန်သောပတ်ဝန်းကျင်များ (အပြင်ဘက်ပြင်းထန်အအေးမိခြင်း သို့မဟုတ် အပူချိန်မြင့်မားသောအလုပ်ရုံများကဲ့သို့) အထူးလိုအပ်ချက်များနှင့် ကိုက်ညီသည့် -40°C မှ +85°C အထိကျယ်ပြန့်သောအပူချိန် (စိတ်ကြိုက်ပြင်ဆင်ရန်လိုအပ်သည်) ကို ပေးနိုင်ပါသည်။

Q4: module ၏လည်ပတ်မှုအပူချိန်အကွာအဝေးသည်စက်မှုအသုံးချပရိုဂရမ်လိုအပ်ချက်များနှင့်ကိုက်ညီပါသလား။

Q5- ဒီပြသမှုမျက်နှာပြင်ကို ဘယ်လိုမောင်းနှင်မလဲ။ ဘယ်အရံပတ်လမ်းများ လိုအပ်ပါသလဲ။

A- အခြေခံစနစ်တစ်ခု လိုအပ်သည်-

3.3V ယုတ္တိဗေဒ ပါဝါထောက်ပံ့မှု (တိကျမှု ±5%)

8–10V နောက်ခံမီးမောင်းပတ်လမ်း (အဆက်မပြတ်လက်ရှိ 15–25mA)

MCU သို့မဟုတ် display controller (SPI သို့မဟုတ် RGB interface ကိုပံ့ပိုးသည်)

ရွေးချယ်နိုင်သည်- ထိတွေ့မျက်နှာပြင် ထိန်းချုပ်ကိရိယာ (ထိတွေ့အသုံးပြုနိုင်သည့် ဗားရှင်းများအတွက်)

ကျွန်ုပ်တို့သည် ပြီးပြည့်စုံသော ရည်ညွှန်းဒီဇိုင်း circuit diagrams နှင့် driver sample codes (STM32၊ ESP32 နှင့် Arduino ကဲ့သို့သော ပံ့ပိုးပေးသည့် ပလက်ဖောင်းများ) ကို ပေးပါသည်။

Q6- ဤပြသမှုစခရင်အတွက် စိတ်ကြိုက်ပြင်ဆင်ခြင်း၏ မည်သည့်ကဏ္ဍများကို ပံ့ပိုးပေးသနည်း။

A- ကျွန်ုပ်တို့သည် အဓိက စိတ်ကြိုက်ရွေးချယ်စရာများ အပါအဝင် စက်မှုလုပ်ငန်း ဦးဆောင် မော်ဂျူလာ စိတ်ကြိုက်ပြင်ဆင်ခြင်း ဝန်ဆောင်မှုများကို ပေးဆောင်သည်-

Interface နှင့် Pin စိတ်ကြိုက်ပြုလုပ်ခြင်း။

သင်၏ PCB အပြင်အဆင်နှင့် ကိုက်ညီစေရန် FPC ချိတ်ဆက်ကိရိယာ အနေအထားနှင့် ပင်နံပါတ်ကို ချိန်ညှိပါ။

သင်၏ပင်မထိန်းချုပ်ချစ်ပ်နှင့် ကိုက်ညီရန် SPI အင်တာဖေ့စ်အမိန့်ပေးချက်များကို စိတ်ကြိုက်ပြင်ဆင်ပါ။

ထိတွေ့မျက်နှာပြင်များ သို့မဟုတ် ပတ်ဝန်းကျင်အလင်းအာရုံခံကိရိယာများအတွက် I2C မျက်နှာပြင်ကို ထည့်ပါ။

Optical Performance ချိန်ညှိမှု

အရည်ပုံဆောင်ခဲပစ္စည်းများကို မတူညီသောကြည့်ရှုထောင့် (IPS/FFS/TN) ဖြင့် အစားထိုးပါ။

နောက်ခံအလင်း၏ တောက်ပမှုကို ချိန်ညှိပါ (ရွေးချယ်နိုင်သော အပိုင်းအခြား- 150–800 cd/m²)

Polarizer ထောင့်ကို မွမ်းမံပါ (0°/90°/180°/270°)

တောက်ပမှု ဆန့်ကျင်ခြင်းနှင့် လက်ဗွေရာ ဆန့်ကျင်ခြင်းကဲ့သို့သော မျက်နှာပြင် ကုသမှုများကို ထည့်သွင်းပါ။

Mechanical Structure ကို လိုက်လျောညီထွေဖြစ်အောင်

စုစုပေါင်း module အထူကို ချိန်ညှိပါ (အနည်းဆုံး အထူ 1.8mm အထိ)

FPC အရှည်နှင့် ကေဘယ်အထွက်လမ်းကြောင်းကို ပြင်ဆင်ပါ။

အပေါက်အနေအထားများကို ထည့်ပါ သို့မဟုတ် လျှော့ချပါ။

သီးခြားတံဆိပ်ခတ်မှုလိုအပ်ချက်များအတွက်ဘောင်ဒီဇိုင်းကိုလိုက်လျောညီထွေဖြစ်အောင်

အထူးပတ်ဝန်းကျင်အလိုက် လိုက်လျောညီထွေရှိမှု

ကျယ်ပြန့်သောအပူချိန်ဗားရှင်း (-40°C မှ +85°C)

ပြင်ပမြင်နိုင်စွမ်းအတွက် တောက်ပမှုမြင့်မားသောဗားရှင်း

တုန်ခါမှုကိုခံနိုင်ရည်အားဖြည့်ဒီဇိုင်း
