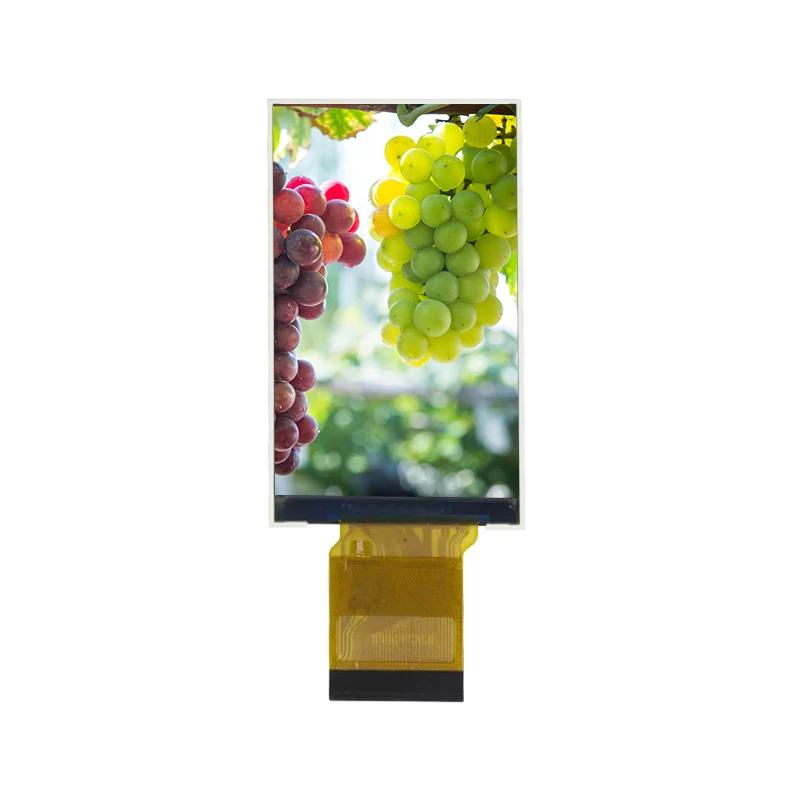

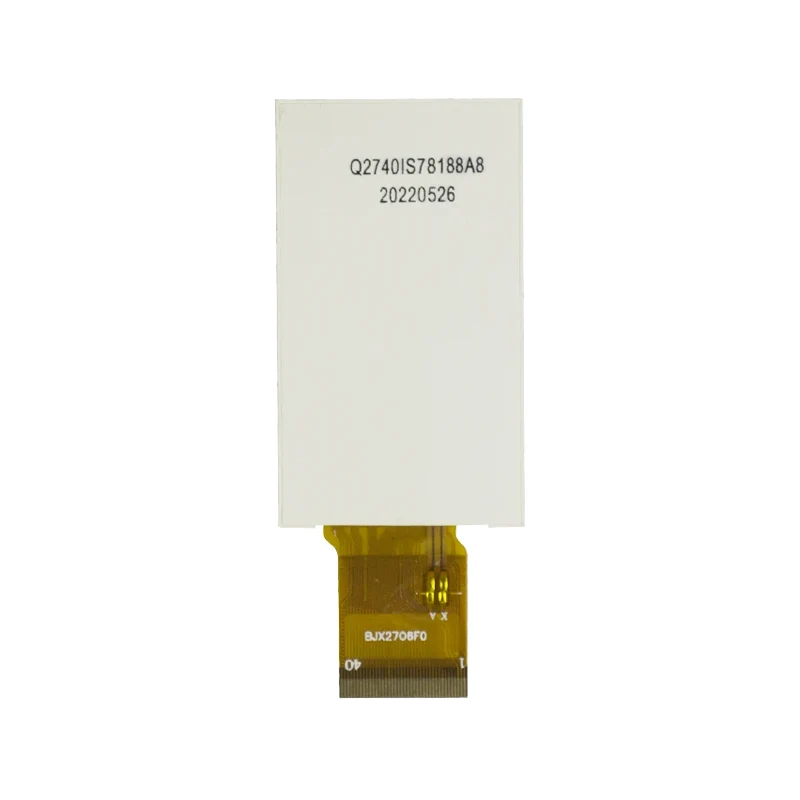

3.92' Wide Temp IPS TFT LCD မျက်နှာပြင် မော်ဂျူး

Tianfu သည် သင့်ကျွမ်းကျင်သော တရုတ်နိုင်ငံအခြေစိုက် ထုတ်လုပ်သူအဖြစ် စျေးပေါပြီး အရည်အသွေးမြင့် စိတ်ကြိုက် LCD များကို ပို့ဆောင်ပေးပါသည်။ 3.92-inch wide temp IPS TFT LCD ဖန်သားပြင် module ဖြင့် တိကျမှုနှင့် ကြာရှည်ခံမှုကို လော့ခ်ဖွင့်ခြင်း၊ 320×320 resolution နှင့် ST7796 IC ဖြင့် မောင်းနှင်ထားသော 3.92-လက်မ မျက်နှာပြင်ပေါ်တွင် 16.7M အရောင်များကို ထိတွေ့ခံစားပါ။ ကြမ်းတမ်းသောပတ်ဝန်းကျင်အတွက် တည်ဆောက်ထားသောကြောင့် -20°C မှ +70°C အတွင်း ရှင်သန်နိုင်ပြီး သိုလှောင်မှုမှာ -30°C မှ +80°C အတွင်း ရှင်သန်နိုင်သည်။ ကျစ်လစ်သိပ်သည်းသော (76.72×74.86×2.1mm) နှင့် MCU/SPI အင်တာဖေ့စ်များဖြင့် စွယ်စုံသုံးနိုင်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

ပရော်ဖက်ရှင်နယ်တရုတ် LCD ထုတ်လုပ်သူနှင့် စိတ်ကြိုက်ရောင်းချသူအနေဖြင့် Tianfu သည် ဤ 3.92' Wide Temperature IPS TFT LCD Screen Module ကို မိတ်ဆက်ပြီး ကုန်ကျစရိတ်သက်သာမှုနှင့် ယုံကြည်စိတ်ချရမှုကို အလေးပေးပါသည်။ ဤ module သည် ST7796 driver IC ကိုအသုံးပြုထားပြီး 320×320 resolution ပါ၀င်ပြီး အရောင်ပေါင်း 16.7 သန်းကို ပံ့ပိုးပေးကာ 3.92-လက်မ IPS မျက်နှာပြင်ကျယ်သော မြင်ကွင်းကျယ်တွင် ရှင်းလင်းသော၊ အသေးစိတ်နှင့် တည်ငြိမ်သောပုံများကို ပေးဆောင်သည်။ ထုတ်ကုန်တွင် ကျယ်ပြန့်သော အပူချိန်လုပ်ဆောင်နိုင်မှုစွမ်းရည် (-20°C မှ +70°C) ရှိပြီး ပြင်ပ၊ စက်မှုလုပ်ငန်းနှင့် မော်တော်ယာဥ်အသုံးပြုမှုကဲ့သို့သော ကြမ်းတမ်းသောပတ်ဝန်းကျင်များအတွက် သင့်လျော်သည်။ ၎င်းသည် MCU/SPI အင်တာဖေ့စ်များနှင့် ကျယ်ပြန့်သော ဗို့အားအကွာအဝေး (2.5V–3.6V) ကို ပံ့ပိုးပေးသောကြောင့် ၎င်းသည် သယ်ဆောင်ရလွယ်ကူပြီး ပါဝါနည်းသော စက်များအတွက် စံပြဖြစ်သည်။

၎င်းသည် အဘယ်အရာ စွမ်းဆောင်နိုင်သနည်း။

အချိန်နှင့်တပြေးညီ သတင်းအချက်အလက်ကို မြင်ယောင်ခြင်း- ဂရပ်ဖစ်များ၊ အိုင်ကွန်များ၊ စာသားများနှင့် ဒေတာကြားခံများကို ရှင်းလင်းစွာပြသသည်။

လူသား-စက်မျက်နှာပြင် (HMI) ၏ အဓိကအချက်- သုံးစွဲသူများအတွက် အလိုလိုသိမြင်နိုင်သော အထိအတွေ့ သို့မဟုတ် ခလုတ်အခြေခံ အပြန်အလှန်အကျိုးသက်ရောက်မှုရှိသော မျက်နှာပြင်ကို ပေးဆောင်သည်

ပါဝါနည်းသော လုပ်ဆောင်ချက်- ကျယ်ပြန့်သော ဗို့အားဒီဇိုင်း (2.5V–3.6V) ဘက်ထရီအားသုံး သို့မဟုတ် သယ်ဆောင်ရလွယ်ကူသော စက်များအတွက် စံပြ

ကျယ်ပြန့်သောအပူချိန်အတိုင်းအတာထက် တည်ငြိမ်သောစွမ်းဆောင်ရည်- -20°C မှ +70°C မှ ကြမ်းတမ်းသောပတ်ဝန်းကျင်များတွင် ယုံကြည်စိတ်ချစွာ လည်ပတ်နိုင်ပြီး ပြင်ပ၊ စက်မှုလုပ်ငန်းနှင့် မော်တော်ယာဥ်ဆိုင်ရာ အသုံးချပရိုဂရမ်များအတွက် စိတ်ချယုံကြည်စွာ လည်ပတ်နိုင်သည်

သတ်မှတ်ချက်

အထွေထွေသတ်မှတ်ချက်များ
Module အမျိုးအစား	3.92 လက်မ TFT (a-Si)	-	-
ပုံရိပ်ပြတ်သားမှု	320 × 320 ပစ်ဇယ်	-	-
Interface အမျိုးအစား	MCU/SPI	-	-
အရောင်အတိမ်အနက်	16.7M အရောင်များ	-	-
Driver IC	ST7796	-	-
စက်ပိုင်းဆိုင်ရာ အတိုင်းအတာများ	76.72 × 74.86 × 2.1 မီလီမီတာ	-	-
လှုပ်ရှားနယ်မြေ	71.13 × 69.82 မီလီမီတာ	-	-
လည်ပတ်အပူချိန်	-20°C မှ +70°C ℃	-	-
သိုလှောင်မှုအပူချိန်	-30°C မှ +80°C	-	-
လျှပ်စစ်သတ်မှတ်ချက်များ
ကန့်သတ်ချက်	မင်း	စာရိုက်ပါ။	မက်တယ်။
စနစ်ဗို့အား (VDD)	2.5 V	2.8 V	3.6 V
TFT Gate တွင် ဗို့အား (VGH)	10 V	12 V	14 V
TFT Gate OFF Voltage (VGL)	-14 V	-12 V	-10 V
ယုံကြည်စိတ်ချရမှုစမ်းသပ်မှုများ
စမ်းသပ်သည့်အရာ	အခြေအနေများ
မြင့်မားသောအပူချိန်သိုလှောင်မှု	80°C၊ 240 နာရီ
အပူချိန်နိမ့်သော သိုလှောင်မှု	-30°C၊ 240 နာရီ
အပူချိန်မြင့်ခြင်းနှင့် စိုထိုင်းဆ (လုပ်ငန်းလည်ပတ်မှု)	60°C၊ 90% RH၊ 240 နာရီ

Tianfu 3.92' Wide Temp IPS TFT LCD မျက်နှာပြင် မော်ဂျူးအသေးစိတ်

အိတ်ဆောင်မော်နီတာ- နှလုံးခုန်နှုန်း၊ သွေးအောက်ဆီဂျင်နှင့် သွေးဖိအားလှိုင်းပုံစံများကို ရှင်းရှင်းလင်းလင်းပြသပါ။ လက်ကိုင်ရောဂါရှာဖွေရေးကိရိယာများ- အာထရာဆောင်းပုံရိပ်နှင့် ခန္ဓာကိုယ်အပူချိန်စစ်ဆေးခြင်းကိရိယာများအတွက် မျက်နှာပြင်များ

မော်တော်ကားနှင့် သယ်ယူပို့ဆောင်ရေး

မော်တော်ကား ဗဟိုထိန်းချုပ်ရေး အရန်စခရင်များ- လေအေးပေးစက် ထိန်းချုပ်မှုနှင့် တာယာဖိအား စောင့်ကြည့်ခြင်းအတွက် ပြသခြင်း။ လျှပ်စစ်ယာဉ်တူရိယာအကန့်များ- ဘက်ထရီအဆင့်၊ အမြန်နှုန်းနှင့် လမ်းညွှန်မှုသတိပေးချက်များကို ပြသပါ။

စက်မှုအလိုအလျောက်စနစ်နှင့် HMI

စက်မှုထိန်းချုပ်မှုအကန့်များ- PLC အခြေအနေစောင့်ကြည့်ခြင်းနှင့် ထုတ်လုပ်မှုလိုင်းဒေတာကို ပုံဖော်ခြင်း

စမတ်အိမ်ထိန်းချုပ်မှုစခရင်များ- လုံခြုံရေး၊ အပူချိန်ထိန်းချုပ်မှုနှင့် အလင်းရောင်အတွက် ပေါင်းစပ်ထားသော အင်တာဖေ့စ်

စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်း တူရိယာများ

Oscilloscopes & Spectrum Analyzers- အချိန်နှင့်တပြေးညီ လှိုင်းပုံသဏ္ဍာန် တင်ဆက်ခြင်း။

စမတ်လျှပ်စစ်မီတာများနှင့် စွမ်းအင်စီမံခန့်ခွဲမှု- ပါဝါသုံးစွဲမှု မျဉ်းကွေးများနှင့် အချက်ပေးအချက်ပြမှု

လူသုံးအီလက်ထရွန်းနစ်နှင့် စမတ်ကိရိယာများ

စမတ်နာရီများ/ကြံ့ခိုင်ရေး စက်ပစ္စည်း- အဝိုင်း UI ဒီဇိုင်းအတွက် လိုက်လျောညီထွေဖြစ်အောင် ပြုလုပ်ထားသည်။

Home Appliance Panels- ကော်ဖီစက်များနှင့် မီးဖိုများအတွက် အပြန်အလှန်အကျိုးသက်ရောက်မှုရှိသော အင်တာဖေ့စ်များ။

အရည်အသွေးထိန်းချုပ်မှုသည် ကျွန်ုပ်တို့လုပ်ဆောင်သည့်အရာ၏ အဓိကအချက်ဖြစ်သည်။

ယုံကြည်စိတ်ချရမှု စမ်းသပ်ခြင်း (စက်မှုလုပ်ငန်း စံချိန်စံညွှန်းများနှင့်အညီ)

အပူချိန်မြင့်မားသော သိုလှောင်မှုစမ်းသပ်ခြင်း- ပြန်လည်ရယူပြီးနောက် လုပ်ဆောင်နိုင်စွမ်း အပြည့်အဝဖြင့် 80°C တွင် 240 နာရီကြာ စဉ်ဆက်မပြတ်လုပ်ဆောင်ခြင်း။

အပူချိန်နိမ့်သော သိုလှောင်မှုစမ်းသပ်ခြင်း- -30°C တွင် နာရီ 240 ကြာ ထိတွေ့မှု ၊ အရည်ပုံဆောင်ခဲ အေးခဲခြင်း သို့မဟုတ် လုပ်ဆောင်မှု ချို့ယွင်းမှု မရှိပါ ။

High-Temperature & High-Humidity Operational Test- 60°C နှင့် 90% နှိုင်းရစိုထိုင်းဆ တွင် နာရီ 240 ကြာ အဆက်မပြတ် လည်ပတ်နေသည် ၊ သံချေးတက်ခြင်း သို့မဟုတ် ပြသမှု ကွဲလွဲချက်များ မရှိပါ။

ထုတ်လုပ်မှုနှင့် အရည်အသွေးထိန်းချုပ်ရေး စံနှုန်းများ

Fully Automated SMT Assembly- တသမတ်တည်း ဂဟေအရည်အသွေးကို အာမခံသည်။

100% ပါဝါဖွင့်စစ်ဆေးခြင်း- Pixel စမ်းသပ်ခြင်း၊ အရောင်တူညီမှု ခွဲခြမ်းစိတ်ဖြာခြင်းနှင့် နောက်ခံအလင်း စွမ်းဆောင်ရည် စစ်ဆေးခြင်း။

Burn-In Test- အစောပိုင်းအဆင့်တွင် ချို့ယွင်းနေသော ထုတ်ကုန်များကို ဖယ်ရှားရန် အခန်းအပူချိန်တွင် 48 နာရီဆက်တိုက် လည်ပတ်ခြင်း။

သင့်အတွက် LCD ကို ကျွန်ုပ်တို့ မည်သို့ စိတ်ကြိုက်ပြင်ဆင်နိုင်မည်နည်း။

စိတ်ကြိုက်ပြင်ဆင်ခြင်း ဝန်ဆောင်မှုများနှင့် လုပ်ငန်းစဉ်စီးဆင်းမှု

စိတ်ကြိုက်ပြင်ဆင်နိုင်သော ရွေးချယ်မှုများ

အင်တာဖေ့စ် ချိန်ညှိခြင်း- SPI/MCU ဦးစားပေး ဖွဲ့စည်းမှုပုံစံ နှင့် ပင်နံပါတ် လိုက်လျောညီထွေမှု။

နောက်ခံအလင်းကို ချိန်ညှိခြင်း- တောက်ပမှု၊ အရောင်အပူချိန် (2700K–6500K) နှင့် မှိန်ခြင်းနည်းလမ်း (PWM/analog) စိတ်ကြိုက်ပြုလုပ်ခြင်း။

မျက်နှာပြင် ပြုပြင်ခြင်း- တောက်ပမှု ဆန့်ကျင်သော အလွှာ၊ လက်ဗွေရာ ဆန့်ကျင်ရေး နှင့် တောက်ပသော/matte lamination ရွေးချယ်စရာများ။

Form Factor ပြုပြင်မွမ်းမံခြင်း- စိတ်ကြိုက်အပေါက်ဖောက်ခြင်းအတွက် ပံ့ပိုးမှုဖြင့် FPC အရှည်နှင့် ကြားခံအနေအထား ချိန်ညှိခြင်း။

ထိတွေ့မျက်နှာပြင် ပေါင်းစပ်ခြင်း- ခံနိုင်ရည်ရှိသော/အဖုံးပါသော ထိတွေ့မျက်နှာပြင် (၁၀ ချက်အထိ ထိတွေ့မှု)။

လုပ်ငန်းစဉ်စီးဆင်းမှု

လိုအပ်ချက် ခွဲခြမ်းစိတ်ဖြာခြင်း- ဖြေရှင်းချက်၊ ကြားခံစနစ်နှင့် ပတ်ဝန်းကျင်ဆိုင်ရာ လိုအပ်ချက်များကို အတည်ပြုရန် နည်းပညာဆိုင်ရာအဖွဲ့ ညှိနှိုင်းဆွေးနွေးခြင်း။

ဖြေရှင်းချက်ဒီဇိုင်း- ဆားကစ်ချိတ်ဆက်မှု ပုံကြမ်းများနှင့် ဒရိုက်ဘာ ကနဦးကုဒ်များ ပံ့ပိုးပေးခြင်း (Arduino၊ STM32၊ Raspberry Pi) နှင့် တွဲဖက်အသုံးပြုနိုင်သည်။

နမူနာထုတ်လုပ်ခြင်း- အလုပ်ချိန် ၅-၇ ရက်အတွင်း စမ်းသပ်မှုနမူနာ ၃-၅ ခု ပေးပို့ခြင်း။

အတည်ပြုခြင်းနှင့် အမှားရှာပြင်ခြင်း- မျက်နှာပြင်စမ်းသပ်ခြင်း၊ ပါဝါစားသုံးမှု ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်းနှင့် အပူချိန်မြင့်တက်ခြင်း စမ်းသပ်ခြင်းဆိုင်ရာ အထောက်အကူ။

အသေးစားစမ်းသပ်ထုတ်လုပ်မှု- စစ်ဆေးရေးအစီရင်ခံစာများနှင့်အတူ ပါ၀င်သော ကနဦးအသုတ် 50-500 ယူနစ်။

အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု- 15-20 ရက်အတွင်း အတွဲလိုက် အရည်အသွေး စာရွက်စာတမ်းများ ပံ့ပိုးပေးပါသည်။
