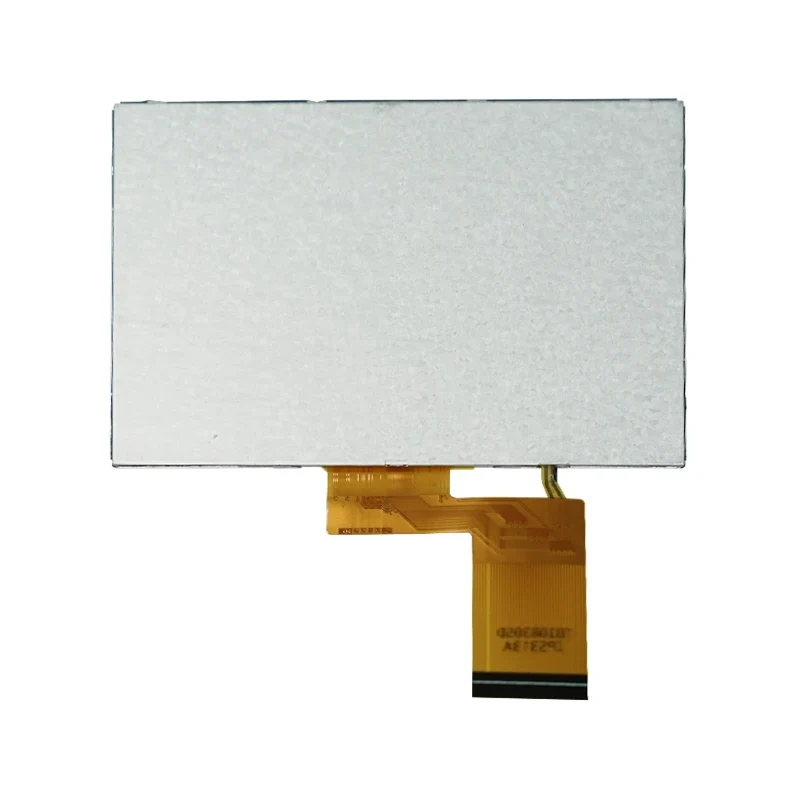

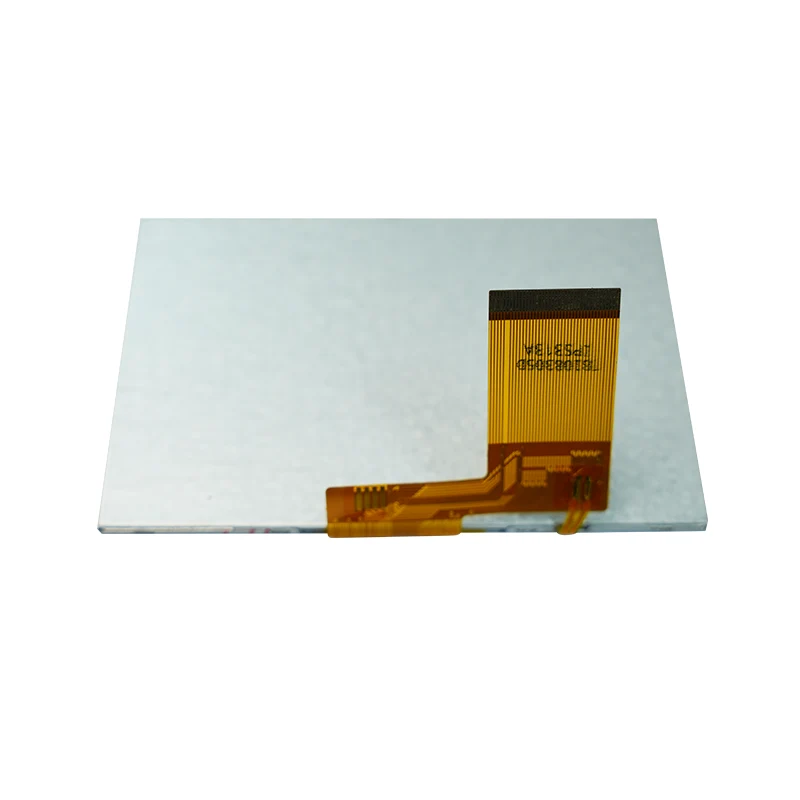

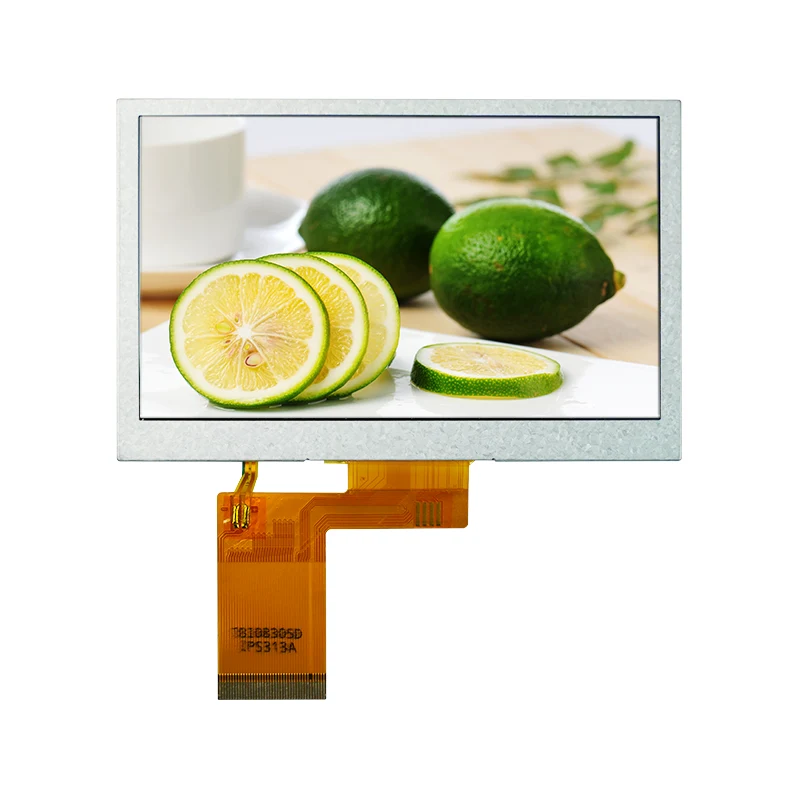

4.3' Transmissive IPS အရောင် TFT LCD Display မော်ဂျူး

အဓိကအင်္ဂါရပ်များ

• High Brightness Display- ပုံမှန်တောက်ပမှု 500 cd/m² (အနည်းဆုံး 450 cd/m²)၊ အားကောင်းသောပတ်ဝန်းကျင်အလင်းရောင်တွင်ပင် ကြည်လင်ပြတ်သားစွာမြင်နိုင်စွမ်းရှိစေသည်။

• ကျယ်ပြန့်သော အပူချိန် လည်ပတ်မှု- လည်ပတ်မှု အပူချိန် အကွာအဝေး -20°C မှ 60°C အထိ ပံ့ပိုးပေးသည်၊၊ စက်မှုပတ်ဝန်းကျင်အတွက် သင့်လျော်သည်။

• Wide Viewing Angles- ပုံမှန်အလျားလိုက် 70° နှင့် ဒေါင်လိုက်ကြည့်ရှုထောင့် 45°–60°၊ ထောင့်မျိုးစုံမှ သက်တောင့်သက်သာကြည့်ရှုနိုင်စေပါသည်။

• မြန်ဆန်သောတုံ့ပြန်မှု- ပုံမှန်တုံ့ပြန်ချိန် 20ms ရှိသော၊ သွက်လက်သောရုပ်ပုံများကိုပြသရန်အတွက် အကောင်းဆုံးဖြစ်သည်။

• စွမ်းအင်-ချွေတာရေးဒီဇိုင်း- အဖြူရောင် LED နောက်ခံအလင်းအတွက် အကောင်းဆုံးစွမ်းဆောင်ရည်ဖြင့် 3.2V နိမ့်သောဗို့အားတွင် လုပ်ဆောင်သည်။

Tianfu စိတ်ကြိုက်ပြုလုပ်ထားသော 4.3' Transmissive IPS Color TFT LCD Display Module သတ်မှတ်ချက်

Tianfu 4.3' Transmissive IPS အရောင် TFT LCD Display မော်ဂျူးအသေးစိတ်

4.3' Transmissive IPS Color TFT LCD Display Module ကို အောက်ပါအတိုင်း နယ်ပယ်အသီးသီးတွင် အသုံးပြုပါသည်။

စက်မှုအလိုအလျောက်စနစ်နှင့်ထိန်းချုပ်မှု

• စက်မှု HMI အကန့်များ- ထုတ်လုပ်မှုလိုင်းစောင့်ကြည့်ခြင်း၊ စက်ပစ္စည်းအခြေအနေပြသခြင်း။

• စမ်းသပ်ခြင်းနှင့် တိုင်းတာခြင်း တူရိယာများ- Oscilloscope၊ spectrum ခွဲခြမ်းစိတ်ဖြာမှု ပြကွက်များ

• PLC ထိန်းချုပ်ရေးဂိတ်များ- စက်ရုံအလိုအလျောက်စနစ်များအတွက် လူ-စက်ကြားခံများ

မော်တော်ကားနှင့် သယ်ယူပို့ဆောင်ရေးစနစ်များ

• ယာဉ်အတွင်း လမ်းညွှန်ပြသမှုများ- နောက်ရောင်းဈေးကား လမ်းကြောင်းပြမျက်နှာပြင်များ

• အများသူငှာ သယ်ယူပို့ဆောင်ရေး အချက်အလက်- ဘတ်စ်ကားမှတ်တိုင် ဆိုက်ရောက်စနစ်များ၊ လက်မှတ်အရောင်းဌာနများ

• ဆောက်လုပ်ရေးစက်ပစ္စည်းတူရိယာများ- Excavator၊ ကရိန်းအော်ပရေတာပြားများ

ဆေးဘက်ဆိုင်ရာနှင့် ကျန်းမာရေးစောင့်ရှောက်မှု ကိရိယာ

• အိတ်ဆောင်ဆေးဘက်ဆိုင်ရာကိရိယာများ- စောင့်ကြည့်စစ်ဆေးခြင်း၊ ရောဂါရှာဖွေရေးကိရိယာများ ပြသခြင်း။

• ကျန်းမာရေးစောင့်ကြည့်ရေးဂိတ်များ- ရပ်ရွာကျန်းမာရေးစောင့်ရှောက်မှုကိရိယာ အင်တာဖေ့စ်များ

• ဓာတ်ခွဲခန်းတူရိယာများ- ခွဲခြမ်းစိတ်ဖြာမှုတူရိယာများအတွက် ဒေတာပြသသည့်မျက်နှာပြင်များ

Smart Home နှင့် IoT

• စမတ်ထိန်းချုပ်မှုအကန့်များ- အိမ်ဗဟိုထိန်းချုပ်မှုစနစ်များအတွက် ထိတွေ့မျက်နှာပြင်များ

• လုံခြုံရေး စောင့်ကြည့်ခြင်း မျက်နှာပြင်များ- အင်တာကွန်စနစ် မျက်နှာပြင်များ တည်ဆောက်ခြင်း။

• Smart Appliance Interfaces- အဆင့်မြင့်ရေခဲသေတ္တာ၊ အဝတ်လျှော်စက် ထိန်းချုပ် panels

ကုန်သွယ်လုပ်ငန်းခွန်နှင့် လက်လီပစ္စည်း

• POS စနစ်များ- လက်လီအရောင်းဆိုင် ပြသမှုများ

• ကြော်ငြာအချက်အလက် မျက်နှာပြင်များ- အသေးစား ဒစ်ဂျစ်တယ် ဆိုင်းဘုတ် အပလီကေးရှင်းများ

ကျွန်ုပ်တို့၏ဖောက်သည်၏ အကဲဖြတ်ချက်- စက်မှုအပူထိန်းကိရိယာ အကန့်

စက်မှုပစ္စည်းထုတ်လုပ်သူသည် ဤ module ကို ၎င်းတို့၏အပူချိန်ထိန်းချုပ်မှုစနစ်အတွက် display interface အဖြစ်အသုံးပြုခဲ့သည်။ ၎င်းသည် -10°C တွင် တောက်ပမှုပျက်ယွင်းမှုမရှိဘဲ အအေးခန်းပတ်ဝန်းကျင်တွင် 2 နှစ်ကျော်ကြာ တည်ငြိမ်စွာလည်ပတ်နေပါသည်။ ကြည့်ရှုထောင့်သည် ထောင့်ပေါင်းစုံစောင့်ကြည့်ခြင်းအတွက် လိုအပ်ချက်များနှင့် ကိုက်ညီပါသည်။

Q1- ဒီ 4.3 လက်မ TFT module အတွက် ပါဝါထောက်ပံ့မှု လိုအပ်ချက်တွေက ဘာတွေလဲ။

A- module သည် ပါဝါထောက်ပံ့မှု နှစ်ခု လိုအပ်သည်- 1) logic အပိုင်းအတွက် 3.2V (ပုံမှန်)၊ 2) ပုံမှန်တန်ဖိုး 14V ရှိသော LED နောက်ခံမီးအတွက် 12–16V။ နောက်ခံအလင်းလျှပ်စီးကြောင်းခန့်မှန်းခြေအားဖြင့် 40mA ဖြစ်သည်။ မျက်နှာပြင်စွမ်းဆောင်ရည်ကိုထိခိုက်စေသော ဗို့အားအတက်အကျများကိုရှောင်ရှားရန် တည်ငြိမ်သော DC-DC converter ကိုအသုံးပြုရန် အကြံပြုထားသည်။

Q2: module သည် အပူချိန်နိမ့်သောပတ်ဝန်းကျင်တွင် ပုံမှန်လည်ပတ်နိုင်ပါသလား။

A- ဟုတ်ကဲ့၊ ဤ module သည် ပြင်းထန်သောစမ်းသပ်မှုကို ခံယူပြီးဖြစ်ပြီး ပုံမှန်အားဖြင့် -20°C မှ 60°C အတွင်း ပတ်ဝန်းကျင်အပူချိန်အကွာအဝေးတွင် ပုံမှန်လည်ပတ်နိုင်ပါသည်။ အပူချိန်နိမ့်သောပတ်ဝန်းကျင်တွင်၊ ကနဦးစတင်ချိန်ကို အနည်းငယ်တိုးနိုင်သည် (ခန့်မှန်းခြေအားဖြင့် 1-2 စက္ကန့်)၊ သို့သော် ပြသမှုစွမ်းဆောင်ရည်ကို ထိခိုက်မည်မဟုတ်ပါ။ သိုလှောင်မှု အပူချိန်မှာ -20°C မှ 70°C ဖြစ်သည်။

Q3- မော်ဂျူး၏ ရှုထောင့်သွင်ပြင်လက္ခဏာများကား အဘယ်နည်း။ မည်သည့် တပ်ဆင်မှု ရာထူးများ သင့်လျော်သနည်း။

A- ဤ module သည် ပုံမှန် အလျားလိုက် မြင်ကွင်းထောင့် 70° နှင့် ဒေါင်လိုက် 45°–60° ဖြင့် 12 နာရီ မြင်ကွင်း ဒီဇိုင်းကို လက်ခံပါသည်။ ၎င်းသည် စောင့်ကြည့်သူ၏မျက်လုံးအထက် သို့မဟုတ် အနည်းငယ်သော အနေအထားအဆင့်တွင် တပ်ဆင်ရန်အတွက် သင့်လျော်သည်။ ထောင့်ပေါင်းစုံကြည့်ရှုရန် လိုအပ်သော အပလီကေးရှင်းများအတွက်၊ တပ်ဆင်မှုထောင့်ကို ချိန်ညှိရန် သို့မဟုတ် အခြားကြည့်ရှုထောင့်သတ်မှတ်ချက်များဖြင့် မော်ဒယ်ကို ရွေးချယ်ရန် အကြံပြုထားသည်။

Q4- 20ms တုံ့ပြန်မှုအချိန်သည် ဗီဒီယိုပြန်ဖွင့်ခြင်းကို ပံ့ပိုးပေးပါသလား။

A- ပုံမှန်တုံ့ပြန်ချိန် 20ms (အများဆုံး 30ms) သည် ဒေတာမွမ်းမံမှုများ၊ GUI ပြောင်းခြင်းနှင့် စံသတ်မှတ်ထားသော ဗီဒီယိုဖွင့်ခြင်းအပါအဝင် အပလီကေးရှင်းအခြေအနေအများစုကို ပံ့ပိုးပေးနိုင်ပါသည်။ မြန်နှုန်းမြင့် လှုပ်ရှားမှု ဗီဒီယို သို့မဟုတ် ဂိမ်းဆော့ဖ်ဝဲများအတွက်၊ ပိုတိုသော တုံ့ပြန်မှုအချိန်နှင့်အတူ သီးခြားမော်ဒယ်ကို ရွေးချယ်ရန် အကြံပြုအပ်ပါသည်။

Q5- မော်ဂျူး၏ သက်တမ်းနှင့် နောက်ခံအလင်း ဆုတ်ယုတ်မှုသည် အဘယ်နည်း။

A- အဆင့်သတ်မှတ်ထားသော လည်ပတ်မှုအခြေအနေများအောက်တွင်၊ မော်ဂျူးသည် နာရီပေါင်း 30,000 ကျော် သက်တမ်းရှိရန် ဒီဇိုင်းထုတ်ထားသည်။ LED နောက်ခံအလင်း၏ တောက်ပမှုသည် ပုံမှန်အားဖြင့် နာရီ 10,000 အတွင်း 10% အောက်သာရှိသည်။ နောက်ခံအလင်း၏သက်တမ်းကို သက်တမ်းတိုးရန် သက်တမ်းတိုးရန်အတွက် အချိန်ကြာမြင့်စွာ အလင်းအမှောင် အများဆုံးလုပ်ဆောင်ခြင်းကို ရှောင်ကြဉ်ရန် အကြံပြုထားသည်။

Q6- ထိတွေ့လုပ်ဆောင်နိုင်စွမ်းကို ပံ့ပိုးပေးပါသလား။

A- ဤမော်ဒယ်သည် ပြသရန်တစ်ခုတည်းသော module တစ်ခုဖြစ်ပြီး ထိတွေ့လုပ်ဆောင်နိုင်စွမ်းကို ပေါင်းစပ်ထားခြင်းမရှိပါ။ သို့သော်၊ ကျွန်ုပ်တို့သည် လိုက်ဖက်ညီသော ခံနိုင်ရည် သို့မဟုတ် capacitive ထိတွေ့မျက်နှာပြင် အစိတ်အပိုင်းများကို ပံ့ပိုးပေးနိုင်ပြီး lamination လုပ်ငန်းစဉ်ကို ကူညီပေးနိုင်ပါသည်။ ထိတွေ့မျက်နှာပြင်ကို ဝယ်ယူပြီး သီးခြားစီ ပေါင်းစပ်ထားရန် လိုအပ်သည်။

နမူနာထောက်ပံ့ရေးမူဝါဒ

နမူနာရရှိနိုင်မှု- ဝယ်ယူသူအကဲဖြတ်ခြင်းနှင့် စမ်းသပ်ခြင်းအတွက် 1-10 အပိုင်းအစရှိသော သေးငယ်သောနမူနာများကို ရနိုင်ပါသည်။

ပါဝင်သောစာရွက်စာတမ်း- နမူနာပက်ကေ့ဂျ်တစ်ခုစီတွင်-

• ထုတ်ကုန်ဒေတာစာရွက် အပြည့်အစုံ

• စက်ပိုင်းဆိုင်ရာပုံများ (CAD ဖိုင်များကို DXF/STEP ဖော်မတ်များ)

• ပင်အဓိပ္ပာယ်နှင့် လျှပ်စစ်ချိတ်ဆက်မှု ပုံကြမ်း

• အကြံပြုထားသည့် ကနဦးသတ်မှတ်ခြင်းအချိန်နှင့် ဖွဲ့စည်းမှုပုံစံကုဒ်ကို မှတ်ပုံတင်ပါ။

• ဘေးကင်းသော လည်ပတ်မှုနှင့် ESD အကာအကွယ် လမ်းညွှန်ချက်များ

နမူနာ အကဲဖြတ်ခြင်း အကြံပြုချက်များ

နမူနာများ မတောင်းဆိုမီ သင့်နည်းပညာအဖွဲ့တွင် အောက်ပါစွမ်းရည်များရှိကြောင်း သေချာပါစေ။

• မောင်းနှင်နိုင်မှု- 3.2V logic power နှင့် module အတွက် 12–16V LED backlight power ပေးစွမ်းနိုင်မှု

• အင်တာဖေ့စ် လိုက်ဖက်ညီမှု- စနစ် မားသားဘုတ်သည် FH19-40S-0.5SH(51) 40-pin ချိတ်ဆက်ကိရိယာ သို့မဟုတ် ညီမျှသော ဒက်တာဖြေရှင်းချက်ကို ထားရှိနိုင်သည်။

• အချက်ပြပံ့ပိုးမှု- ပင်မထိန်းချုပ်ချစ်ပ်သည် RGB 24-bit သို့မဟုတ် 16-bit အပြိုင်အင်တာဖေ့စ်အချက်ပြမှုများကို ထုတ်ပေးနိုင်သည်။

• အပူပိုင်းထည့်သွင်းစဉ်းစားချက်များ- သင့်စက်အတွင်းတွင် လုံလောက်သော အပူပျံ့စေသောနေရာလွတ်

🔧 ပရော်ဖက်ရှင်နယ်နည်းပညာပံ့ပိုးမှုနယ်ပယ်

အခြေခံနည်းပညာပံ့ပိုးမှု (အခမဲ့ပေးဆောင်သည်)

ကျွန်ုပ်တို့သည် တိုက်ရိုက်ဝယ်ယူသူများအား အောက်ပါ ပရော်ဖက်ရှင်နယ် LCD မော်ဂျူးဆိုင်ရာ နည်းပညာပိုင်းဆိုင်ရာ ပံ့ပိုးမှုအား ပေးဆောင်ပါသည်။

1. သတ်မှတ်ချက်များ နှင့် ပေါင်းစည်းရေး အတိုင်ပင်ခံ

• module လျှပ်စစ်ဝိသေသလက္ခဏာများနှင့် power supply ဒီဇိုင်းအကြံပြုချက်များကိုပြန်ဆိုခြင်း။

• စက်ပိုင်းဆိုင်ရာ တပ်ဆင်မှုနှင့် ဖွဲ့စည်းပုံဆိုင်ရာ လိုက်ဖက်ညီမှု ခွဲခြမ်းစိတ်ဖြာခြင်း။

• ချိတ်ဆက်ကိရိယာဂဟေဆော်ခြင်းနှင့် ကေဘယ်လ်တပ်ဆင်ခြင်းလုပ်ငန်းစဉ်များအပေါ် လမ်းညွှန်ချက်

• ပတ်ဝန်းကျင်လိုက်လျောညီထွေမှုရှိသော (အပူချိန်/စိုထိုင်းဆ) အကဲဖြတ်မှုအတွက် အကြံပြုချက်များ

2. Driver IC နည်းပညာဆိုင်ရာစာရွက်စာတမ်း

• ILI6485 ဒရိုက်ဘာ IC အတွက် ဒေတာစာရွက် အပြည့်အစုံ

• အသေးစိတ် မှတ်ပုံတင်ဖွဲ့စည်းပုံနှင့် ကနဦးသတ်မှတ်ခြင်း အပိုင်း နမူနာများ

• အင်တာဖေ့စ် အချိန်ကိုက် ကန့်သတ်ချက် ခွဲခြမ်းစိတ်ဖြာခြင်းနှင့် ကိုက်ညီသော အကြံပြုချက်များ

• အရောင် gamma ပြုပြင်မှုအတွက် ကိုးကားမှုပုံစံ

3. Optical Performance Tuning လမ်းညွှန်

• တောက်ပမှု တူညီမှု စမ်းသပ်နည်းများနှင့် စံနှုန်းများ

• အမှန်တကယ်တပ်ဆင်မှုများတွင် ရှုထောင့်သွင်ပြင်လက္ခဏာများကို ကြည့်ရှုခြင်းအတွက် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ခြင်း အကြံပြုချက်များ

• ဆန့်ကျင်ဘက်နှင့် အရောင်စွမ်းဆောင်မှုအတွက် ချိန်ညှိမှုလမ်းညွှန်များ

• တုံ့ပြန်မှုအချိန်စမ်းသပ်ခြင်းနှင့် အကဲဖြတ်ခြင်းအစီအစဉ်များ

4. ယုံကြည်စိတ်ချရမှု အတည်ပြုခြင်း ပံ့ပိုးမှု

• အပူလောင်ခြင်းစမ်းသပ်မှုအခြေအနေများနှင့် စက်ဝန်းများကို အကြံပြုထားသည်။

• ESD အကာအကွယ်ဒီဇိုင်းနှင့် အကြံပြုချက်များ

• Temperature cycle test နည်းလမ်းများ

• ရေရှည်လုပ်ငန်းဆောင်ရွက်မှုဆိုင်ရာ ယုံကြည်စိတ်ချရမှု အကဲဖြတ်မှုအတွက် အဓိကအချက်များ

နည်းပညာပံ့ပိုးမှု တုံ့ပြန်မှု

• တုံ့ပြန်ချိန်- နည်းပညာဆိုင်ရာစုံစမ်းမေးမြန်းမှုများကို အလုပ်ရက်များတွင် ၂၄ နာရီအတွင်း အဖြေပေးသည်။

• ဆက်သွယ်ရေးနည်းလမ်းများ- နက်ရှိုင်းသော နည်းပညာဖလှယ်မှုအတွက် အီးမေးလ်၊ ဖုန်းနှင့် အွန်လိုင်းအစည်းအဝေးများမှ ပံ့ပိုးကူညီခြင်း။

• စာရွက်စာတမ်း- နည်းပညာဆိုင်ရာစာရွက်စာတမ်းများအားလုံးကို တရုတ်နှင့် အင်္ဂလိပ် နှစ်ဘာသာဖြင့် ပေးထားသည်။

• FAQ စာကြည့်တိုက်- ဘုံပေါင်းစည်းမှုဆိုင်ရာ ပြဿနာများအတွက် ဖြေရှင်းချက်စာကြည့်တိုက်ကို ဖောက်သည်ရည်ညွှန်းချက်အတွက် တည်ထောင်ထားသည်။
