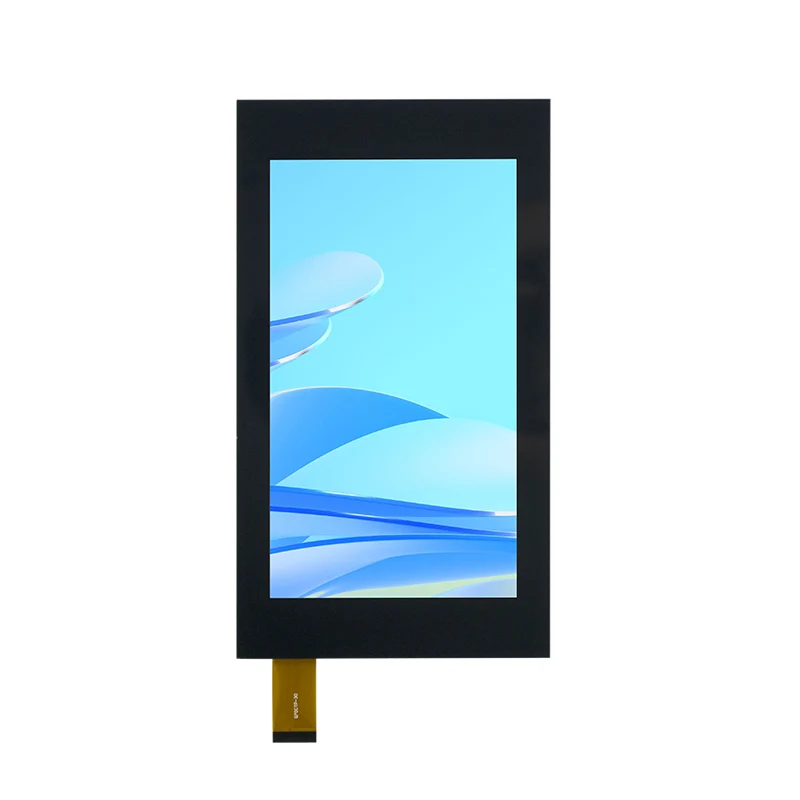

7 'Multi-touch fhd capacitive touch screen module

တေးရေး

အသေးစိတ်အချက်အလက်

ထုတ်ကုန်မော်ဒယ်

Q70

ဆောက်လုပ်ပုံ

အလွှာ 1: အိမ်မွေးတိရစ္ဆာန် (0.25mm)
Layer 2: ဒီဖန်ခွက် (1.1mm)
အမြီးအမျိုးအစား: FPC (Gold-plated)

ထိတွေ့အချက်များ

5-point Multi- ထိတွေ့

operating ပတ်ဝန်းကျင်

-10 + မှ + 60 ℃, ≤90% RH (condensing မဟုတ်သော)

သိုလှောင်မှုပတ်ဝန်းကျင်

-20 + မှ + 70 ℃, ≤90% RH (မ condensing)

လျှပ်စစ်ဝိသေသလက္ခဏာများ

• insulation ခုခံအား: ≥20mω @ 25V DC
• linearity: ≤3.0%
• jitter အချိန်ကိုဆက်သွယ်ပါ။ ≤15ms

စက်မှုဝိသေသလက္ခဏာများ

• Input Method - လက်ချောင်း/တံတိုင်း
• operating force: ≤10g (လက်ချောင်း)
•ကြာရှည်ခံမှု: ≥1m taps / ≥100kဘောပင်လျှော
•မျက်နှာပြင်အခက်အခဲ: ≥3H (500GF စစ်ဆေးမှု)

optical ဝိသေသလက္ခဏာများ

ပွင့်လင်းမြင်သာမှု - ≥80% (အဖြူရောင်အလင်းစမ်းသပ်ခြင်း)

အရွယ်အစားအရွယ်အစား

13.3 လက်မ (TFT-LCD) / 10.1 လက်မ (Touch)

ဆုံးဖြတ်ချက်

1921 × 1080 (Active area ရိယာ: 293.76 × 165.24mm)

အဓိကမျက်နှာပြင်

Connector: LV03030-13100 (30-pin)
protocol: 2-Lane Edp_1.2 @ 2.7Gbps
Power: 3.3V ± 10% (ယုတ္တိဗေဒ), 9-21V (LED)
အဓိက PINS: LANE0 / 1_P / N, AUX_C_C_C_C_C_C / N, bl_enable, hpd

touch interface ကို

Connector: FPC (FH19SC-6s-0.5sh)
အမျိုးအစား: i²c (Scl-Pin1, SDA-PIN24)

လာမည့်

300-330 CD / M²

ဆန့်ကျင်ဘက်အချိုး

1500: 1 (စာတို)

စံထုတ်ကုန်များ

စိတ်ကြိုက်ထုတ်ကုန်များ

အရေအတွက်အမိန့်

ပို့ဆောင်ချိန်

စိတ်ကြိုက်အမျိုးအစား

ပို့ဆောင်ချိန်

1-30 PCs

ချက်ချင်း

B / L & FPC & TP

5 ပတ်အတွင်း

31-100 PCs

1 ပတ်

B / L & FPC & TP

5 ပတ်အတွင်း

101-500 PCs

2 ပတ်အတွင်း

B / L & FPC & TP

5 ပတ်အတွင်း

501-1000 PCs

3 ပတ်အတွင်း

B / L & FPC & TP

 5 ပတ်အတွင်း

1001-5000 pcs

3 ပတ်အတွင်း

BL & FPC & TP

6 ပတ်အတွင်း

5000+ PCs

4 ပတ်အတွင်း

BL & FPC & TP

6 ပတ်အတွင်း
