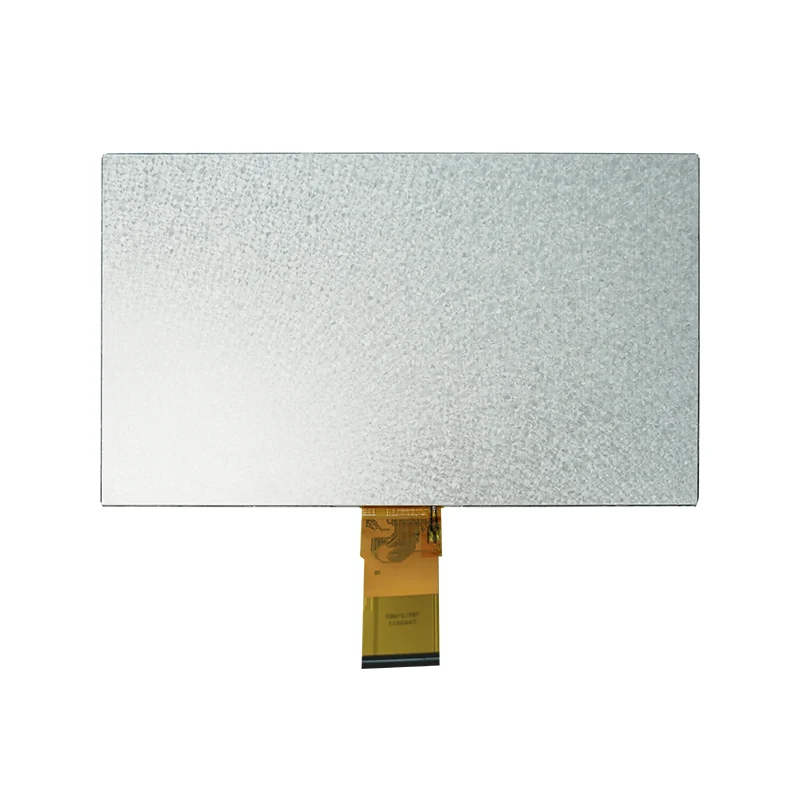

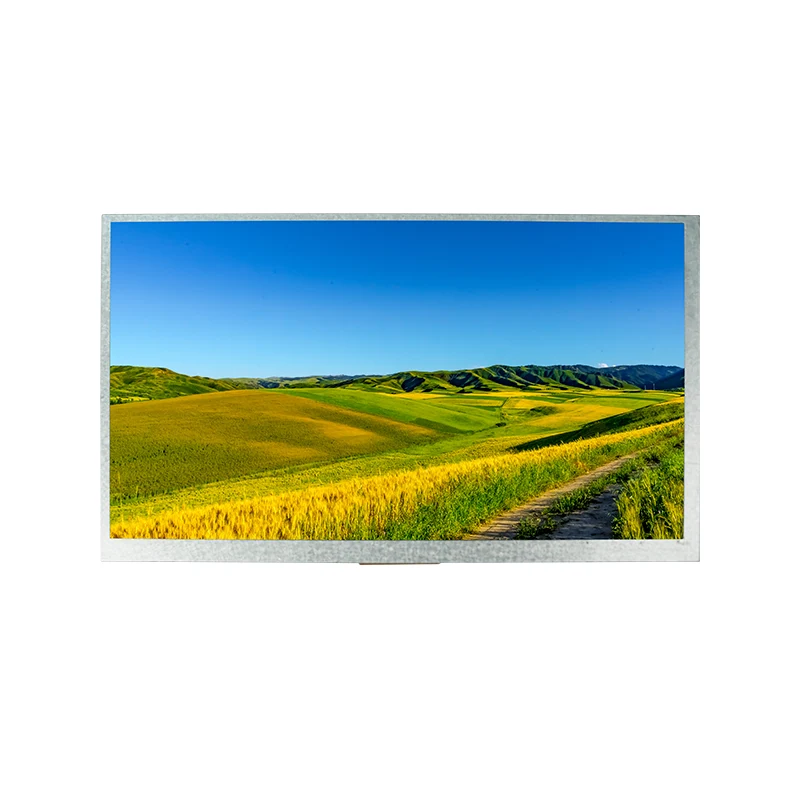

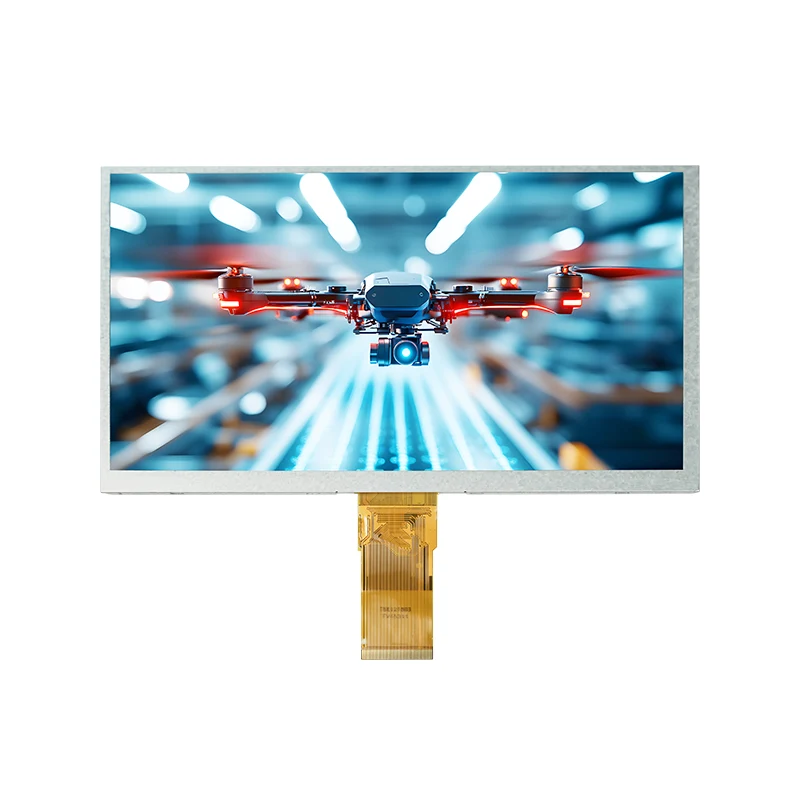

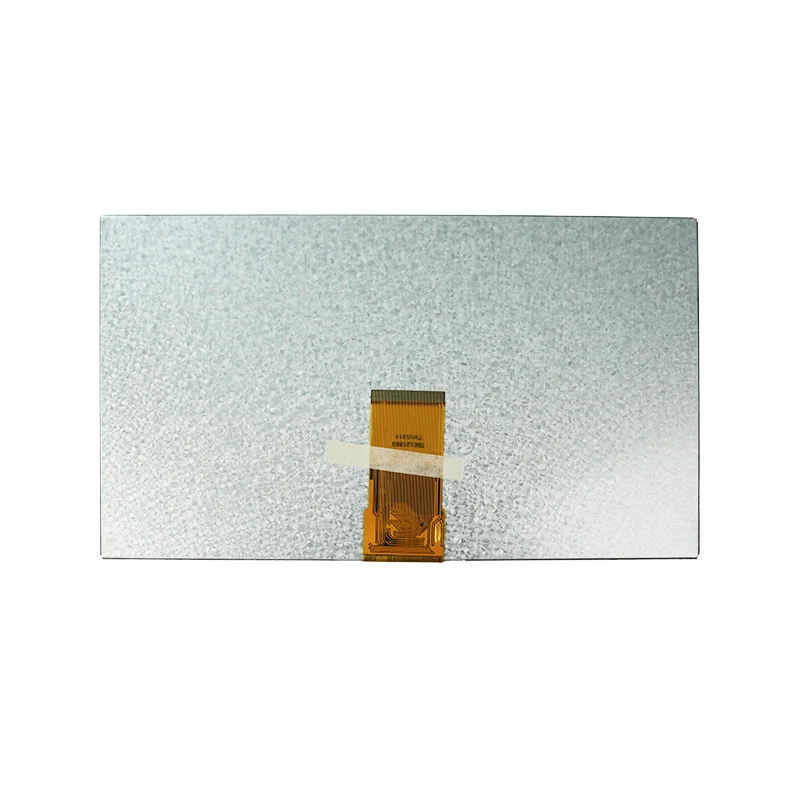

9.0' HMI Square TFT LCD Display Module

Tianfu သည် အကြမ်းခံသော 9.0' HMI Square TFT LCD Display Module ကို 24-bit RGB interface နှင့် COG နည်းပညာပါရှိသည်။ စက်မှု/ဆေးဘက်ဆိုင်ရာ အလိုအလျောက်စနစ်အတွက် တည်ဆောက်ထားပြီး စိတ်ကြိုက် FPC များကို ပံ့ပိုးပေးကာ -20°C မှ 70°C အထိ လုပ်ဆောင်နိုင်ပြီး ယုံကြည်စိတ်ချရသော 12 လအာမခံဖြင့် ကျောထောက်နောက်ခံပြုထားသည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

ကုန်ပစ္စည်းအကြောင်းအရာ

အဓိကအင်္ဂါရပ်များနှင့် အားသာချက်များ

🔍 ကြည်လင်ပြတ်သားမှုမြင့်မားခြင်း။

9.0-လက်မ TFT-LCD သည် 800×480 RGB-အစင်း pixels နှင့် ပြတ်သားပြီး ကျယ်ပြန့်သောမြင်နိုင်စွမ်းအတွက် 6 နာရီကြည့်ရန် ဦးတည်ချက်။

🔌 ခိုင်မာသောပေါင်းစပ်မှု

24-bit parallel RGB အင်တာဖေ့စ်သည် စက်မှုလုပ်ငန်းနှင့် စားသုံးသူစနစ်များနှင့် ချောမွေ့စွာ လိုက်ဖက်မှုရှိသည်ကို သေချာစေသည်။

⚡ အလွန်နိမ့်သည်။

ပါဝါဒီဇိုင်းသည် 2.8–3.3V (ဒစ်ဂျစ်တယ်) နှင့် 9.4–9.8V (အင်နာလော့) ဖြင့် ထိရောက်စွာ လည်ပတ်နိုင်သည်)၊ စွမ်းအင်-ထိခိုက်လွယ်သော အသုံးချပလီကေးရှင်းများအတွက် အကောင်းဆုံးဖြစ်သည်။

🌡️အလွန်အမင်း တာရှည်ခံခြင်း။

-20 ℃ မှ 70 ℃ လည်ပတ်မှုကို ခံနိုင်ရည်ရှိပြီး ကြမ်းတမ်းသောပတ်ဝန်းကျင်အတွက် 20,000 နာရီ LED backlight (18 LEDs, 120mA) ပါရှိပါသည်။

🎯 Precision Engineering ၊

COG နည်းပညာနှင့် ပိုမိုကောင်းမွန်အောင်ပြုလုပ်ထားသော VCOM ဗို့အားသည် တုန်ခါမှုများကို လျှော့ချပေးကာ မြင့်မားသော ခြားနားမှုနှင့် တည်ငြိမ်သောစွမ်းဆောင်ရည်ကို ရရှိစေပါသည်။

Tianfu စိတ်ကြိုက်ပြုလုပ်ထားသော 9.0' HMI Square TFT LCD Display Module သတ်မှတ်ချက်

Core Specifications
ရုပ်ထွက်အရွယ်အစား	9.0 လက်မ a-Si TFT-LCD (Transmissive)
ဆုံးဖြတ်ချက်	800(RGB) × 480 ပစ်ဇယ် (RGB-အစင်း)
ရုပ်ထွက်မုဒ်	ပုံမှန်အဖြူရောင် TN၊ 6 နာရီကြည့်ရှုခြင်းလမ်းကြောင်း
အင်တာဖေ့စ်	24-bit Parallel RGB (MPU Interface)
Power Supply ဗို့အား	ဒစ်ဂျစ်တယ်- 2.8–3.3 V (DVDD) အင်နာလော့- 9.4–9.8 V (AVDD) ဂိတ်ဗို့အား- VGH=17–19 V၊ VGL=-6.6~-5.4 V
နောက်ခံအလင်း	အဖြူရောင် LED × 18 (စုစုပေါင်း လက်ရှိ: 120 mA)

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ
လည်ပတ်အပူချိန်	-20.0 ℃ ~ 70.0 ℃
သိုလှောင်မှုအပူချိန်	-30.0 ℃ ~ 80.0 ℃

လျှပ်စစ်လက္ခဏာများ
ဒစ်ဂျစ်တယ်ထောက်ပံ့ရေးဗို့အား (DVDD)	3.0 V (Min) / 3.3 V (Typ) / 3.6 V (မက်စ်)
Analog Supply Voltage (AVDD)	9.4 V (အနည်းဆုံး) / 9.6 V (Typ) / 9.8 V (မက်စ်)
Gate On Voltage (VGH)	17 V (အနည်းဆုံး) / 18 V (Typ) / 19 V (မက်စ်)
Gate Off Voltage (VGL)	-6.6 V (Min) / -6 V (Typ) / -5.4 V (မက်စ်)
ယေဘူယျ Electrode မောင်းနှင်ခြင်းအချက်ပြ (VCOM)	3.7 V (အမျိုးအစား)

Backlight Specifications
LED Forward ဗို့အား	9.0 V (Typ) / 9.9 V (မက်စ်)
LED သက်တမ်း	20,000 နာရီ
LED အလင်းရောင်	≥3000 cd/m²
LCM Luminance	120 cd/m²

Timing Parameters (အလျားလိုက်)
DCLK ကြိမ်နှုန်း	33.3 MHz (အမျိုးအစား) / 50 MHz (မက်စ်)
အလျားလိုက် မြင်ကွင်းဧရိယာ	800 DCLK
HS Pulse Width	1 DCLK (အနည်းဆုံး) / 48 DCLK (အမျိုးအစား)
HS Back Porch	88 DCLK
HS Front Porch	40 DCLK

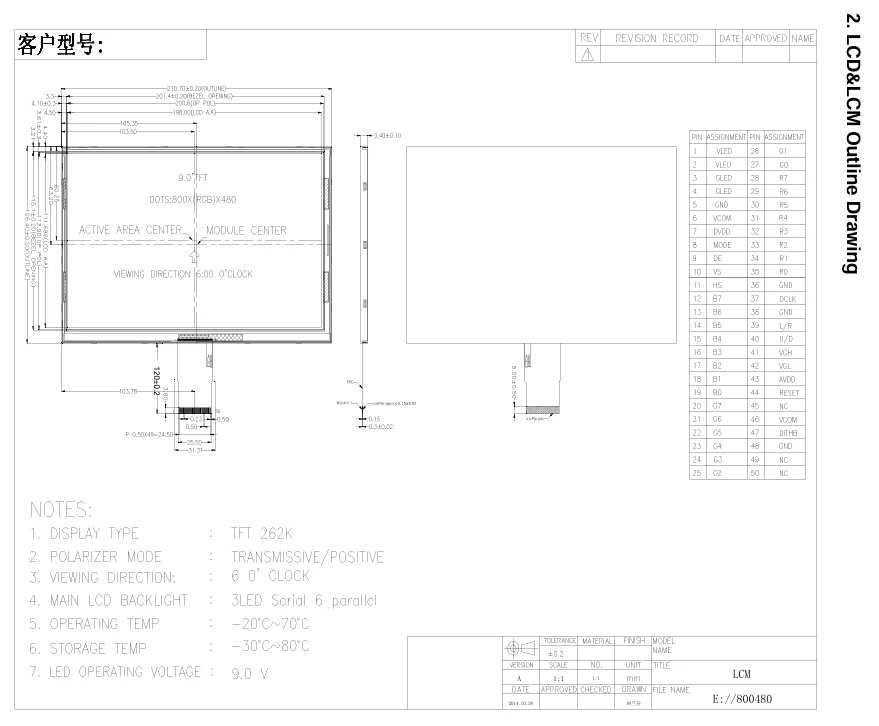

အသေးစိတ်

လက်မှတ်များနှင့် အရည်အသွေးအာမခံချက်

Tianfu Display သည် ယုံကြည်စိတ်ချရသော အရည်အသွေးမြင့် display module များကို ပေးအပ်ရန် ကတိပြုပါသည်။ ကျွန်ုပ်တို့၏ ထုတ်လုပ်မှုလုပ်ငန်းစဉ်များကို နိုင်ငံတကာအသိအမှတ်ပြု အသိအမှတ်ပြုလက်မှတ်များနှင့် တင်းကျပ်သော အရည်အသွေးထိန်းချုပ်မှုစနစ်များဖြင့် ကျောထောက်နောက်ခံပြုထားပါသည်။

ISO 9001:2015 အသိအမှတ်ပြုလက်မှတ်-စဉ်ဆက်မပြတ် စွမ်းဆောင်ရည် ပိုကောင်းအောင် စံပြုထားသော အရည်အသွေး စီမံခန့်ခွဲမှု အလုပ်အသွားအလာ။
ကမ္ဘာလုံးဆိုင်ရာ လိုက်နာမှု-100% RoHS နှင့် REACH ကိုက်ညီသော ကုန်ကြမ်းပစ္စည်းများ၊ ဥရောပနှင့် မြောက်အမေရိကဈေးကွက်များသို့ တိုက်ရိုက်တင်သွင်းရန် ဘေးကင်းပါသည်။
100% Dual-Gate စစ်ဆေးခြင်း-TFT module တစ်ခုစီသည် လုံခြုံသောထုပ်ပိုးခြင်းမပြုမီ အလိုအလျောက်လျှပ်စစ်၊ optical တူညီမှုနှင့် ပတ်ဝန်းကျင်စမ်းသပ်မှု အပြည့်အစုံကို ခံယူသည်။
Batch Reliability မှတ်တမ်းများ- ထုတ်လုပ်မှုနယ်ပယ်တိုင်းတွင် လုပ်ဆောင်ခဲ့သော အပူချိန်စက်ဘီးစီးခြင်း၊ စိုထိုင်းဆခံနိုင်ရည်နှင့် နောက်ခံအလင်းအား အရှိန်မြှင့်ပေးသည့် အရွယ်ရောက်မှုဆိုင်ရာ စမ်းသပ်မှုများ။
အပြည့်အဝ ခြေရာခံနိုင်မှု-တစ်သီးပုဂ္ဂလထုတ်လုပ်သည့်ရက်စွဲများ၊ ဓာတုဗေဒပစ္စည်းများနှင့် ဓာတ်ခွဲခန်းစမ်းသပ်မှုမှတ်တမ်းများကို ပုံဖော်ထားသည့် အမှတ်စဉ်ယူနစ် ခြေရာခံခြင်း။

ဘာကြောင့် Tianfu ကိုရွေးချယ်တာလဲ။ - ယှဉ်ပြိုင်နိုင်သော အားသာချက်များ

ထူးခြားချက်	Tianfu 9.0" HMI Square မော်ဂျူး	ရိုးရိုးအစားထိုး
လည်ပတ်အပူချိန်	-20 ℃ ~ 70 ℃ (ကျယ်ပြန့်သောအကွာအဝေး)	0 ℃ ~ 50 ℃ (ကန့်သတ်)
Backlight တစ်သက်တာ	နာရီ 20,000	10,000-15,000 နာရီ
Flicker Control	တုန်ခါမှုအနည်းဆုံးအတွက် VCOM + COG ဒီဇိုင်းကို အကောင်းဆုံးပြင်ဆင်ထားသည်။	အခြေခံလျော်ကြေး၊ အလင်းအမှောင်နည်းပါးချိန်တွင် သိသာထင်ရှားသော တုန်ခါမှု
စိတ်ကြိုက်ပြင်ဆင်ခြင်း ပံ့ပိုးမှု	FPC၊ B/L၊ TP၊ လျင်မြန်သောပြောင်းလဲမှုများဖြင့် firmware ပြုပြင်မွမ်းမံမှုများ	တင်းကျပ်သော MOQ၊ ကြာမြင့်ချိန်
အရည်အသွေးလက်မှတ်များ	ISO 9001၊ RoHS၊ REACH၊ အပြည့်အဝ ခြေရာခံနိုင်မှု	မကြာခဏ ကန့်သတ်စာရွက်စာတမ်းများ
အာမခံနှင့် ပံ့ပိုးမှု	12 လအာမခံ၊ အင်ဂျင်နီယာပံ့ပိုးမှု၊ 24 နာရီတုံ့ပြန်မှု	ပုံမှန် 3-6 လ၊ အကန့်အသတ်ရှိသော နည်းပညာအကူအညီ
နမူနာ & အသေးစား အမှာစာများ	လက်ခံပါသည် (1-30 pcs လက်ငင်းပစ္စည်း)	မြင့်မားသော MOQ လိုအပ်သည်။
