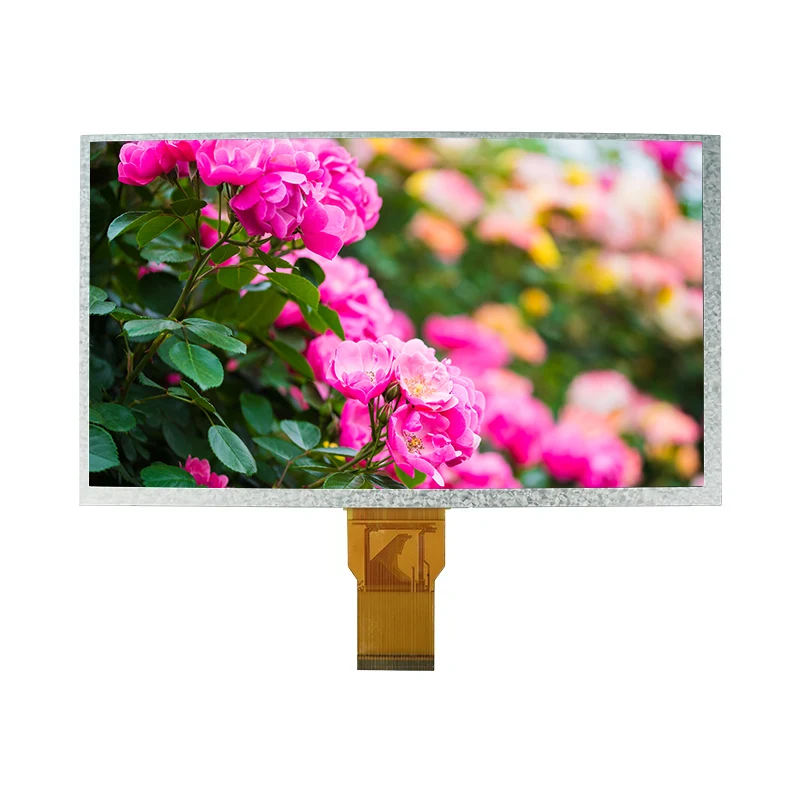

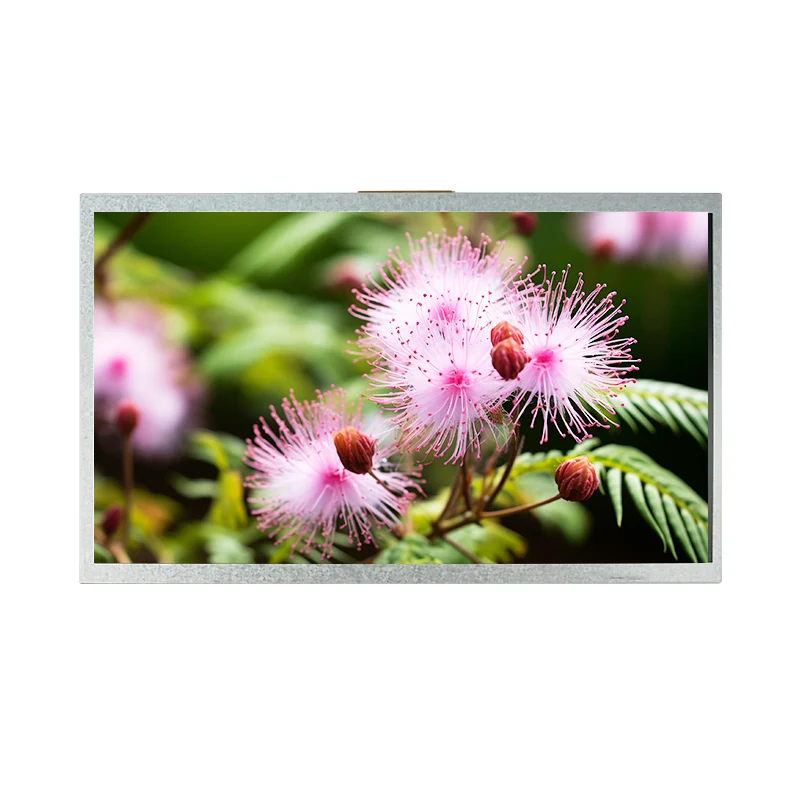

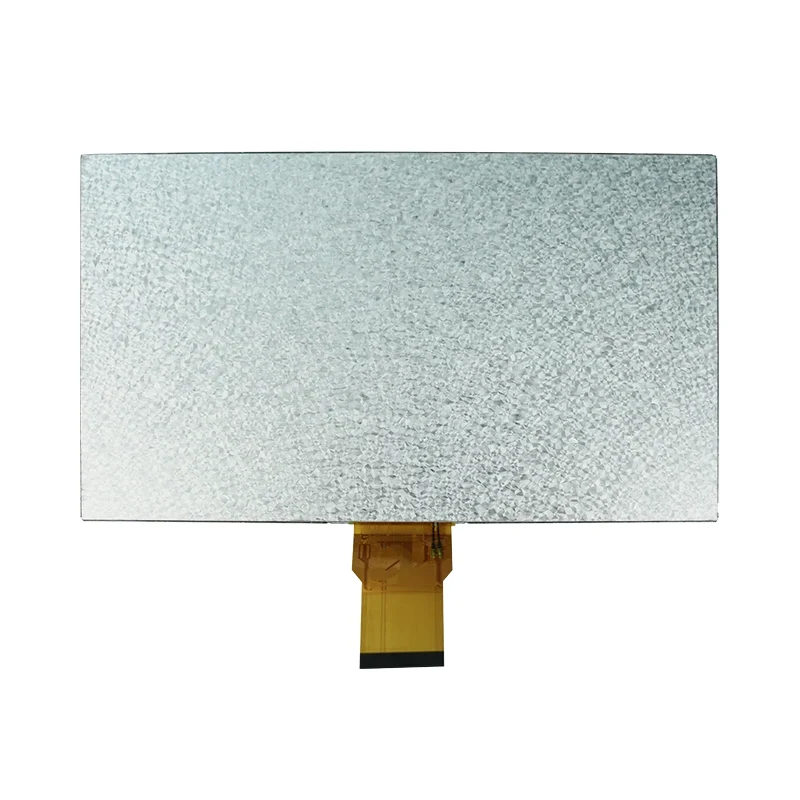

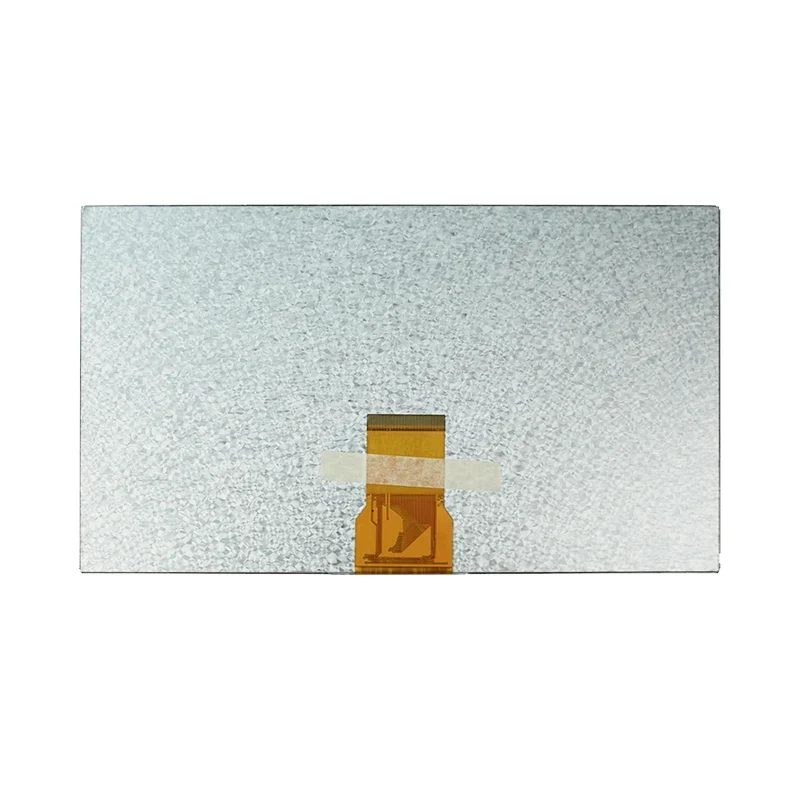

9.0' စက်မှု HDMI TFT LCD Display မော်ဂျူး

Tianfu သည် အကြမ်းခံသော 9.0' Industrial HDMI TFT LCD Display Module ကို 24-bit RGB interface နှင့် COG နည်းပညာဖြင့် ပေးထားသည်။ အိမ်တွင်းစက်မှုလုပ်ငန်း/ဆေးဘက်ဆိုင်ရာ အလိုအလျောက်စနစ်အတွက် စံပြဖြစ်ပြီး၊ ၎င်းသည် စိတ်ကြိုက် FPC များကို ပံ့ပိုးပေးသည်၊ -10°C မှ 60°C အထိ လုပ်ဆောင်နိုင်ပြီး 12 လ အာမခံလည်း ပါဝင်သည်။

စုံစမ်းမေးမြန်းရန်ပေးပို့ပါ။

အဆင့်သတ်မှတ်ချက်: 5.0

(အဆင့်သတ်မှတ်ချက် Count: 1)

ကုန်ပစ္စည်းအကြောင်းအရာ

အဓိက အားသာချက်များ – အဘယ်ကြောင့် ဤ Module သည် သင့်ဒီဇိုင်းနှင့် ကိုက်ညီသနည်း။

📐WVGA High-Resolution ကြည်လင်ပြတ်သားမှု

ကြည်လင်ပြတ်သားမှု 800×480 pixels သည် RGB-အစင်းအစီအစဥ်ဖြင့် HMI အင်တာဖေ့စ်များအတွက် ပြတ်သားသောပုံများနှင့် စာသားကောင်းများကို ပေးစွမ်းသည်။

🔌ချောမွေ့သော မျက်နှာပြင် လိုက်ဖက်ညီမှု

24-bit parallel RGB (MPU မျက်နှာပြင်) သည် စက်မှုလုပ်ငန်းနှင့် စားသုံးသူထိန်းချုပ်သူအများစုနှင့် အလုပ်လုပ်ပြီး ဖွံ့ဖြိုးတိုးတက်မှုအား လျှော့ချသည်။

❄️🔥ကျယ်ပြန့်သော အပူချိန်

-10 ℃ မှ 60 ℃ တွင် လုပ်ဆောင်သည် ။ သိုလှောင်မှု -20 ℃အထိ။ စည်းကြပ်မှုမရှိသော စက်ရုံကြမ်းပြင်များ သို့မဟုတ် ပြင်ပအကာအရံများတွင် ယုံကြည်စိတ်ချရသည်။

💡Long-Life Backlight

နာရီ 20,000 LED သက်တမ်းသည် စက်ရပ်ချိန်နှင့် အစားထိုးစရိတ်များကို နည်းပါးစေသည်။ 120 cd/m² အလင်းရောင်သည် အလွန်ကောင်းမွန်သော ဖတ်ရှုနိုင်မှုကို ပေးစွမ်းသည်။

⚙️COGနည်းပညာနှင့် Flicker ထိန်းချုပ်မှု

Chip-on-Glass ထုပ်ပိုးမှုသည် ကျစ်လစ်သိပ်သည်းမှုကို သေချာစေပြီး ချိန်ညှိနိုင်သော VCOM (4.0–4.4V) သည် သင့်အား တုန်ခါမှုအနည်းဆုံးဖြစ်စေရန်အတွက် ကောင်းစွာချိန်ညှိနိုင်သည်။

🛠️စိတ်ကြိုက်ပြင်ဆင်ပြီးပါပြီ။

အသုတ်အသေးစား အစမ်းအော်ဒါများ လက်ခံပါသည်။ သင်၏ထူးခြားသောလိုအပ်ချက်များနှင့်ကိုက်ညီရန် စိတ်ကြိုက်ပြင်ဆင်နိုင်သော FPC၊ B/L၊ ထိတွေ့ panel နှင့် firmware။

နည်းပညာဆိုင်ရာသတ်မှတ်ချက်များ

Core Specifications
ရုပ်ထွက်အရွယ်အစား	9.0 လက်မ a-Si TFT-LCD (Transmissive)
ဆုံးဖြတ်ချက်	800(RGB) × 480 ပစ်ဇယ် (RGB-အစင်း)
ရုပ်ထွက်မုဒ်	ပုံမှန်အဖြူရောင် TN၊ 6 နာရီကြည့်ရှုခြင်းလမ်းကြောင်း
အင်တာဖေ့စ်	24-bit Parallel RGB (MPU Interface)
Power Supply ဗို့အား	• ဒစ်ဂျစ်တယ် (DVDD): 2.8–3.3 V • အင်နာလော့ (AVDD): 9.4–9.8 V • ဂိတ်ဖွင့် (VGH): 17–19 V • ဂိတ်ပိတ် (VGL): -6.6~-5.4 V • VCOM: 4.0–4.4 V (အနိမ့်ဆုံး တုန်ခါမှုအတွက် ချိန်ညှိနိုင်သည်)
နောက်ခံအလင်း	• ဖွဲ့စည်းမှု- အဖြူရောင် LED 18 လုံး (3×6 ခင်းကျင်း) • စုစုပေါင်းလက်ရှိ: 120 mA • ရှေ့သို့ဗို့အား (LED): 9.0–9.9 V • တစ်သက်တာ- နာရီ 20,000 • LCM အလင်းရောင်- 120 cd/m²

အကြွင်းမဲ့ အများဆုံး အဆင့်သတ်မှတ်ချက်များ
လည်ပတ်အပူချိန်	-10.0°C ~ 60.0°C
သိုလှောင်မှုအပူချိန်	-20.0°C ~ 70.0°C

အလင်းဆိုင်ရာလက္ခဏာများ (Ta=25±2°C)
တုံ့ပြန်ချိန် (Tr+Tf)	25 ms (အမျိုးအစား။) / 35 ms (အများဆုံး။)
အလင်းအမှောင်အချိုး	350:1 (အမျိုးအစား။)
အလင်းတန်းတူညီမှု	≥75% (အမျိုးအစား။)
Viewing Angle	• အလျားလိုက် (Φ): ±45° • ဒေါင်လိုက် (θ): +20° (အထက်) / -45° (အောက်)
NTSC Color Gamut	51%

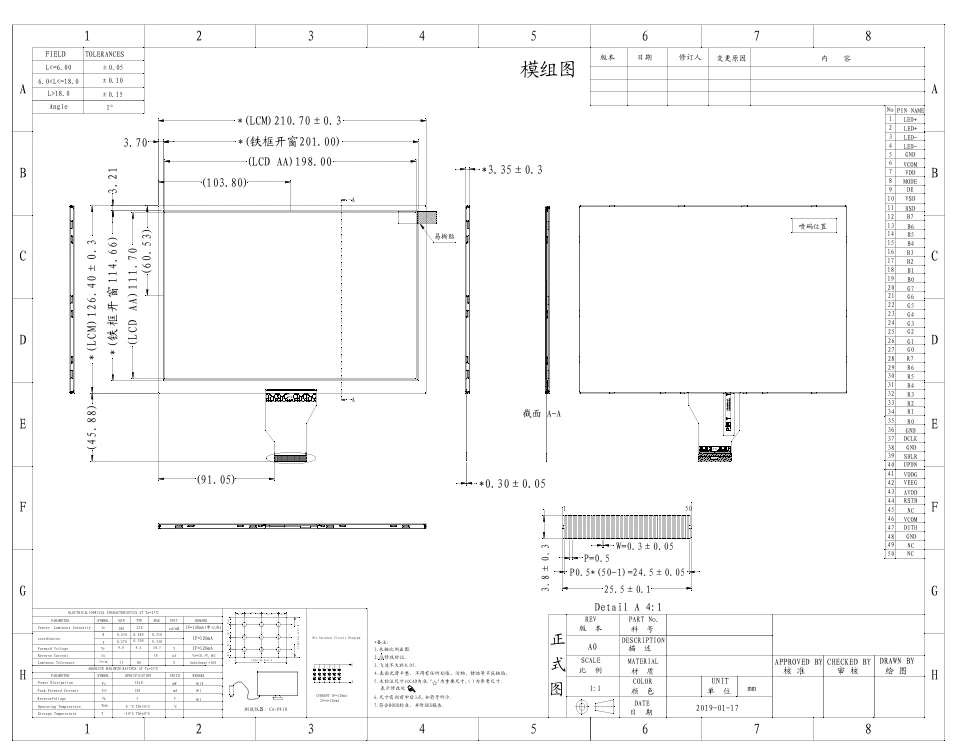

အသေးစိတ်

အသုံးချမှုများနှင့် အောင်မြင်မှု ဇာတ်လမ်းများ

ဤ 9.0" HMI စတုရန်း TFT LCD module ကို စက်မှုလုပ်ငန်း အများအပြားတွင် အောင်မြင်စွာ အသုံးပြုနိုင်ပါပြီ။ အောက်တွင် Tianfu Display သည် ဖောက်သည်များအား ၎င်းတို့၏ ရည်မှန်းချက်များ အောင်မြင်စေရန် ကူညီပေးခဲ့သည့် ပုံမှန်ဖြစ်ရပ်များနှင့် လက်တွေ့ကမ္ဘာ ဥပမာများဖြစ်သည်။

🏭စက်မှုအလိုအလျောက်စနစ် - CNC စက်အတွက်ထိန်းချုပ်မှု panel ကို

ဥရောပစက်ယန္တရားထုတ်လုပ်သူတစ်ဦးသည် ၎င်းတို့၏ CNC အော်ပရေတာအကန့်အတွက် အကြမ်းခံသောမျက်နှာပြင်တစ်ခု လိုအပ်သည်။ ကျယ်ပြန့်သောလည်ပတ်မှုအပူချိန် (-10 ℃ မှ 60 ဒီဂရီစင်တီဂရိတ်) နှင့် COG ကျစ်လျစ်မှုတို့သည် ၎င်းတို့၏ရှိပြီးသားအိမ်များတွင် ချောမွေ့စွာပေါင်းစည်းနိုင်စေပါသည်။ ရလဒ်- အကွက်ပျက်မှုများကို 30% လျှော့ချပြီး ရိုးရှင်းသော စုဝေးမှု။

🏥ဆေးဘက်ဆိုင်ရာပစ္စည်းများ - လူနာစောင့်ကြည့်ရေးအင်တာဖေ့စ်

ဆေးဘက်ဆိုင်ရာကိရိယာ စတင်ခြင်းအတွက်၊ ကျွန်ုပ်တို့သည် ၎င်းတို့၏ ခရီးဆောင်မော်နီတာနှင့် ကိုက်ညီရန် စိတ်ကြိုက် FPC နှင့် နောက်ခံအလင်း ဒီဇိုင်းကို ပေးထားပါသည်။ 350:1 ခြားနားမှုအချိုးသည် တောက်ပသော ဆေးရုံပတ်ဝန်းကျင်တွင်ပင် ကြည်လင်ပြတ်သားသော လှိုင်းပုံစံပြသမှုကို သေချာစေသည်။ 12 လအာမခံသည် စည်းမျဉ်းစည်းကမ်းတင်ပြမှုအတွက် သူတို့ကိုယုံကြည်မှုပေးသည်။

🏠 Smart Home – ဗဟိုထိန်းချုပ်ရေးအဖွဲ့

စမတ်အိမ်ပေါင်းစည်းသူသည် ၎င်း၏ 24-bit RGB အင်တာဖေ့စ်အတွက် ဤ module ကို ရွေးချယ်ခဲ့ပြီး ချောမွေ့သော ကာတွန်းပုံဖေါ်ခြင်းကို ဖွင့်ပေးသည်။ ချိန်ညှိနိုင်သော VCOM သည် အလင်းအားနည်းချိန်တွင် တုန်ခါမှုများကို ဖယ်ရှားပေးကာ သုံးစွဲသူကို မြှင့်တင်ပေးသည်။

ညအချိန်အသုံးပြုနေစဉ်အတွေ့အကြုံ။

📊Commercial Kiosk - ပြင်ပ လက်မှတ်အရောင်းဌာန

သိုလှောင်မှု အပူချိန် -20 ℃ ဖြင့်၊ မော်ဂျူးသည် ပြင်ပ kiosks များတွင် ဆောင်းရာသီ အခြေအနေများကို ရှင်သန်ခဲ့သည်။ နာရီ 20,000 နောက်ခံအလင်း၏သက်တမ်းသည် ပြုပြင်ထိန်းသိမ်းမှုခေါ်ဆိုမှုများကို လျော့ကျစေပြီး သုံးစွဲသူအတွက် စုစုပေါင်းပိုင်ဆိုင်မှုကုန်ကျစရိတ်ကို လျှော့ချပေးသည်။

စိတ်ကြိုက်ရွေးချယ်စရာများ

FPC (Flexible Printed Circuit)-သင့်ချိတ်ဆက်ကိရိယာနှင့် ကိုက်ညီရန် pinout၊ အလျား သို့မဟုတ် ပုံသဏ္ဍာန်ကို ပြင်ဆင်ပါ။
နောက်ခံအလင်း (B/L):သီးခြားအလင်းရောင်လိုအပ်ချက်များအတွက် တောက်ပမှု၊ အရောင် သို့မဟုတ် LED အပြင်အဆင်ကို ချိန်ညှိပါ။
အကန့်ကိုထိပါ- ထည့်ပါ။စိတ်ကြိုက်ထပ်ဆင့်ခြင်းဖြင့် ခံနိုင်ရည်ရှိသော သို့မဟုတ် capacitive အထိအတွေ့။
ဖမ်ဝဲနှင့် အင်တာဖေ့စ်-အစပြုခြင်း အစီအစဉ်များကို ကြိုတင်တင်ပါ သို့မဟုတ် ပုံမှန်မဟုတ်သော MCU အချိန်များကို လိုက်လျောညီထွေဖြစ်အောင်လုပ်ပါ။
ကာဗာဖန်နှင့် အလင်းချိတ်-ပိုမိုကောင်းမွန်သောကြာရှည်ခံမှုနှင့် optical ကြည်လင်မှုအတွက်။

ကျွန်ုပ်တို့၏ထုတ်လုပ်မှုနှင့် အရည်အသွေးစီးဆင်းမှု

1. ဒီဇိုင်းနှင့် အင်ဂျင်နီယာ သုံးသပ်ချက်-ကျွန်ုပ်တို့၏အဖွဲ့သည် လိုက်ဖက်ညီမှုကို အတည်ပြုပြီး အကောင်းဆုံးဖြစ်အောင် အကြံပြုရန် သင့်အစီအစဉ်များနှင့် လုပ်ဆောင်ပါသည်။

2. ပုံတူရိုက်ခြင်း (2-3 ပတ်):အတည်ပြုရန်အတွက် အသေးစား-အသုတ်နမူနာများ၊ လိုအပ်သလို ထပ်ခါထပ်ခါ ချိန်ညှိမှုများ။

၃။ ယုံကြည်စိတ်ချရမှု စမ်းသပ်ခြင်း-အသုတ်တစ်ခုစီသည် သတ်မှတ်ချက်များနှင့် ပြည့်မီကြောင်း သေချာစေရန် အပူချိန်စက်ဘီးစီးခြင်း၊ တုန်ခါမှုနှင့် နောက်ခံအလင်း အိုမင်းခြင်းဆိုင်ရာ စမ်းသပ်မှုများကို ခံယူသည်။

4. အစုလိုက်အပြုံလိုက် ထုတ်လုပ်မှု (၃-၆ ပတ်)-COGချိတ်ဆက်ခြင်း၊ FPC တပ်ဆင်ခြင်း၊ နောက်ခံအလင်း ပေါင်းစပ်ခြင်းနှင့် အလင်းစစ်ဆေးခြင်း

5.100% ထွက်ခွာစစ်ဆေးခြင်း-နောက်ဆုံး လျှပ်စစ်၊ အလင်းနှင့် အမြင်အာရုံ စစ်ဆေးခြင်း။ အများအပြား ခြေရာခံနိုင်မှု မှတ်တမ်းများကို ၅ နှစ်ကြာ သိမ်းဆည်းထားသည်။

ကျွန်ုပ်တို့သည် ဒေတာစာရွက်များ၊ ကနဦးကုဒ်များနှင့် စမ်းသပ်မှုအစီရင်ခံစာများအပါအဝင် စာရွက်စာတမ်းအပြည့်အစုံကို ပံ့ပိုးပေးသည် — သင့်အင်ဂျင်နီယာများကို ယုံကြည်စိတ်ချစွာ ပေါင်းစည်းနိုင်ရန် ခွန်အားပေးသည်။
