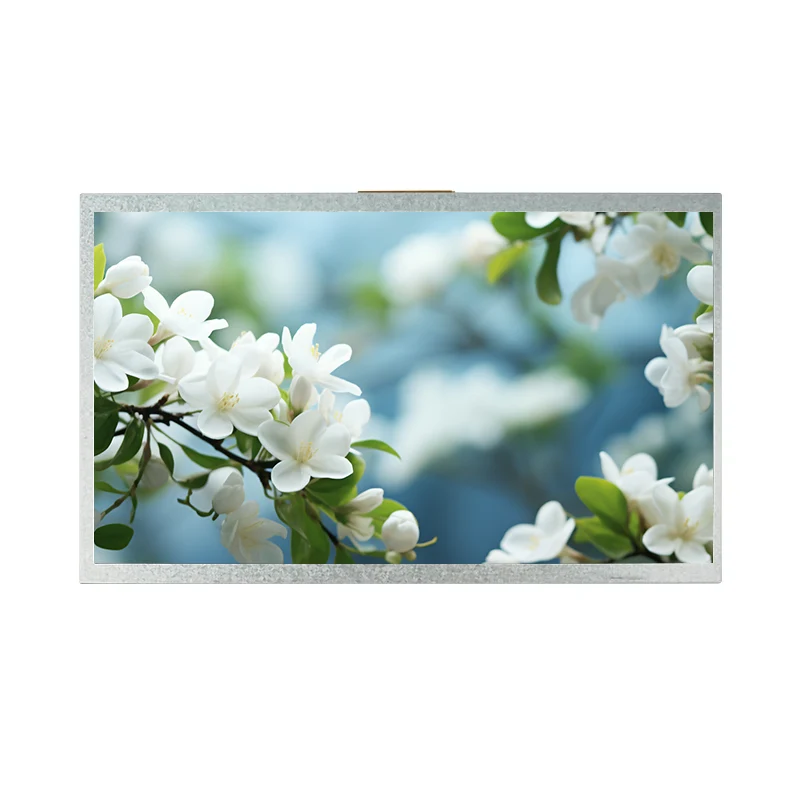

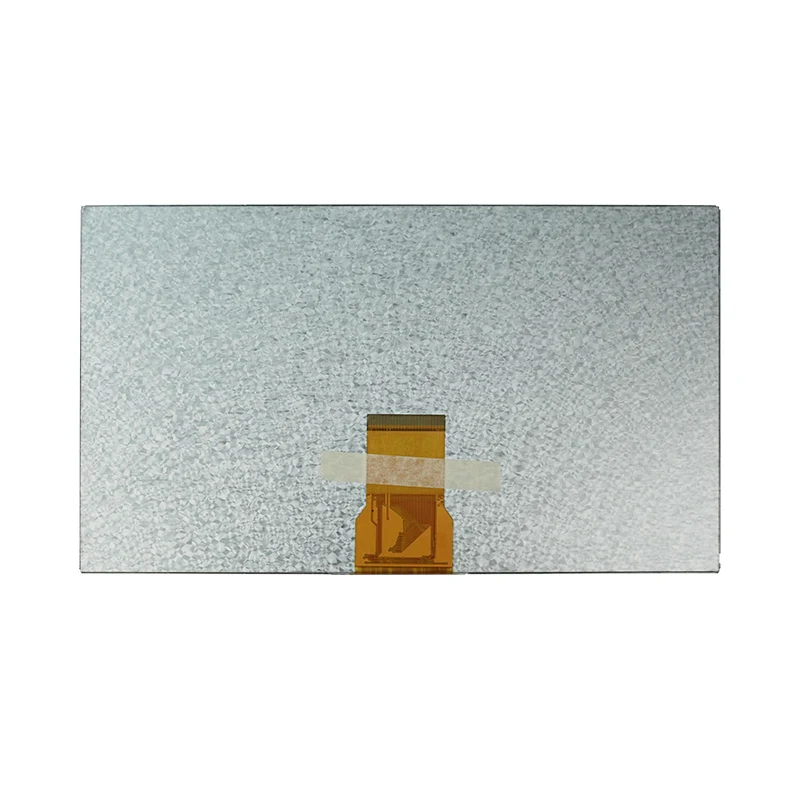

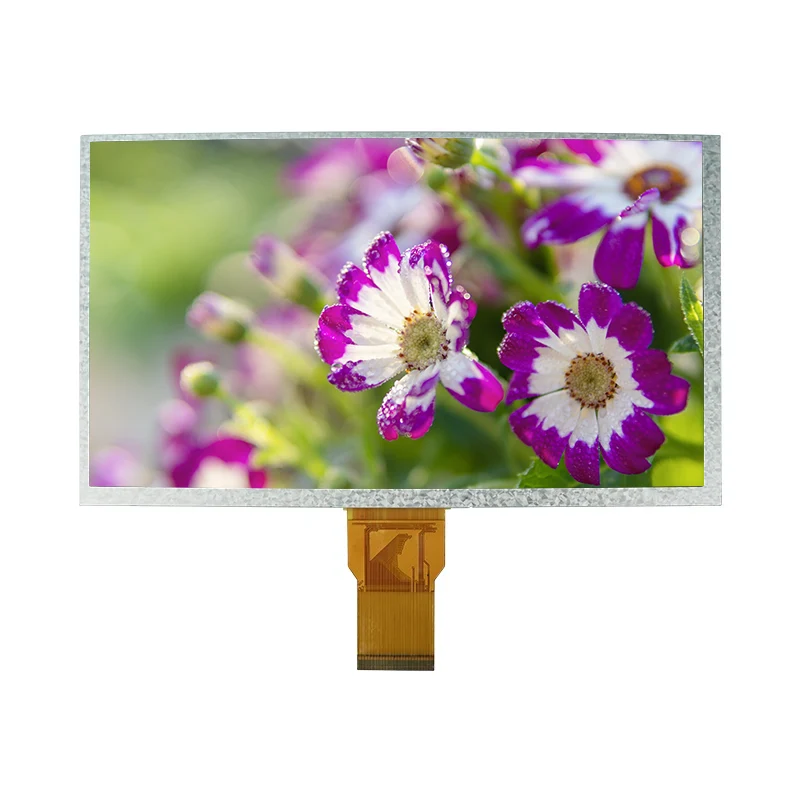

9.0 'ကူးစက်တတ်သောအရောင် TFT LCD display module

အဓိကသတ်မှတ်ချက်များ

အရွယ်အစားအရွယ်အစား

9.0 လက်မ A-Si TFT-LCD (လွှဲပြောင်းခြင်း)

ဆုံးဖြတ်ချက်

800 (RGB) × 480 pixels (rgb-stripe)

ဦး တည်ချက်ကိုကြည့်ခြင်း

6 နာရီ

display mode ကို

ပုံမှန်အဖြူ TN

ထိသိျက်နှာ

24-bit Parallel RGB (MPU interface)

ပါဝါသတ်မှတ်ချက်များ

ဒစ်ဂျစ်တယ်ထောက်ပံ့ရေးဗို့အား (DVDD)

3.0 V (min) - 3.3 v (အမျိုးအစား) - 3.6 v (max)

analog support voltage (avdd)

9.4 V (min) - 9.6 v (အမျိုးအစား) - 9.8 v (အမျိုးအစား) - 9.8 v (max)

ဗို့အား (VOGH)

17 V (min) - 18 v (အမျိုးအစား) - 19 v (max)

တံခါးပေါက်မှတံခါးဝ (VGL)

-6.6 v (min) --6 v (အမျိုးအစား) --5.4 v (max)

VCH Voltage

3.7 v (အမျိုးအစား)

နောက်ခံသရုပ်သတ်မှတ်ချက်များ

LED configuration ကို

အဖြူရောင် LED × 18 (3 × 6 array)

စုစုပေါင်း LED လက်ရှိ

120 (20 × 6)

LED Forward Voltage (VL)

9.0 v (typ) - 9.9 v (max)

LED LED

≥3000 CD / M²

LCM Luminance

120 CD / M² (အမျိုးအစား)

LED

≥200000နာရီ

သဘာဝပတ်ဝန်းကျင်သတ်မှတ်ချက်များ

operating အပူချိန်

-20.0 ℃မှ 70.0 ℃ရန်

သိုလှောင်အပူချိန်

-30.0 ℃မှ 80.0 ℃

အချိန်ဇယားသတ်မှတ်ချက်များ

DCLK ကြိမ်နှုန်း

33.3 MHz (Typ) - 50 MHz (Max)

အလျားလိုက်စုစုပေါင်းကာလ (ကြိမ်မြောက်)

928 DCLK သံသရာသံသရာ

ဒေါင်လိုက်စုစုပေါင်းကာလ (TV)

525 အလျားလိုက်လိုင်းများ

HS Back Proch (THB)

88 DCLK သံသရာ

နောက်ကျောမုတ် vs (TVB)

32 အလျားလိုက်လိုင်းများ
