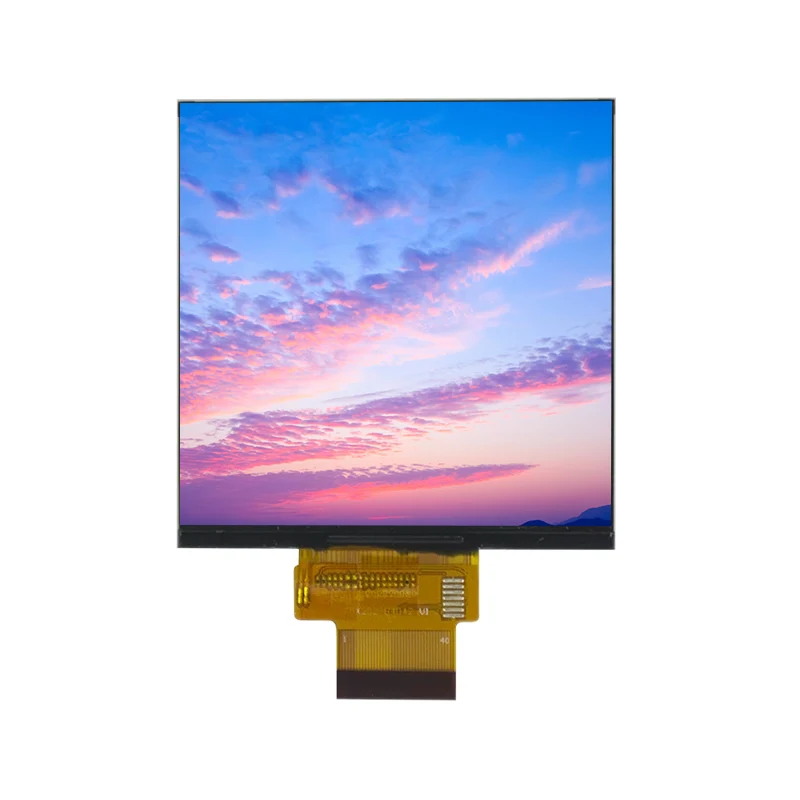

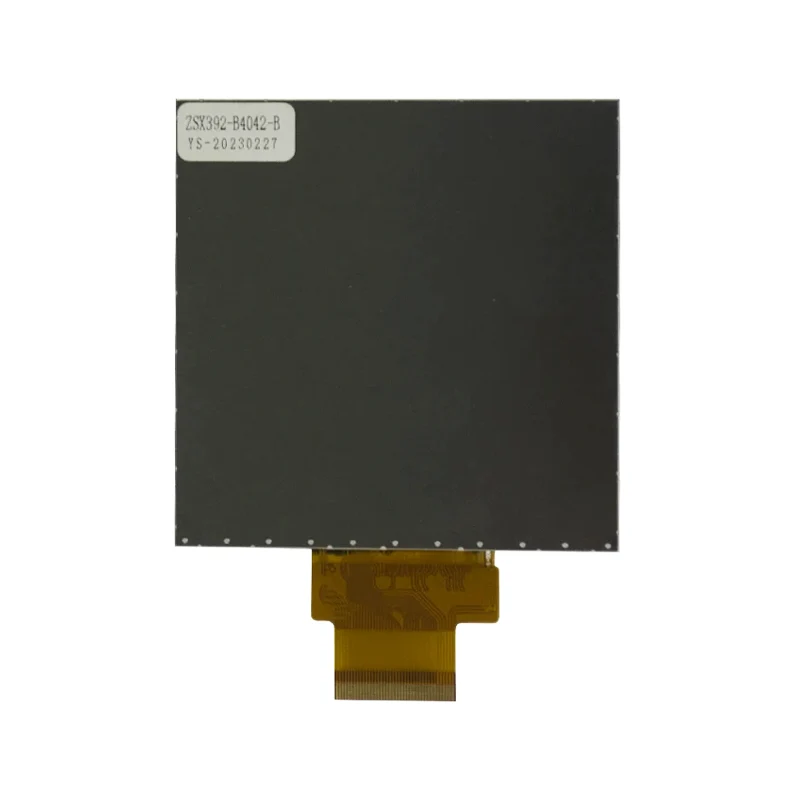

3.97 'စက်မှုဇုန် IPS TFT LCD မျက်နှာပြင် module

Module အမျိုးအစား

3.97 လက်မ IPS TFT (A-SI)

resolution ကိုပြပါ

480 × 800 (WVGA)

interface ကိုအမျိုးအစား

မီပေါ

အရောင်အတိမ်အနက်

16.7m အရောင်များ

ကားမောင်းသူ IC

st7796u

စက်မှုရှုထောင့်

55.44 × 96.17 × 2.2 မီလီမီတာ

တက်ကြွ area ရိယာ

51.84 × 86.4 မီလီမီတာ

operating အပူချိန်

-20 ဒီဂရီစင်တီဂရိတ်သို့ + 70 ° C

သိုလှောင်အပူချိန်

-30 ° C သို့ + 80 ° C သို့

လျှပ်စစ်သတ်မှတ်ချက်များ

System Voltage (VDD)

2.5-3.6 v

Voltage (VOGH) ပေါ်ရှိ TFT GEACH

11.5-17 v

TFT ဂိတ် (VGL)

-12-7.6 v

LED Forward ဗို့အား

24.8 v (3.1V × 8 LEDs)

ရှေ့ဆက်လက်ရှိ ဦး ဆောင်ခဲ့သည်

160 MA

လျှပ်စစ် - optical ဝိသေသလက္ခဏာများ

တောက်ပမှု (LCM Luminance)

450 CD / M²

ထောင့်ကြည့်ခြင်း (CR> 10)

အလျားလိုက် / ဒေါင်လိုက်: 80 ° -85 °

ဆန့်ကျင်ဘက်အချိုး

550: 1 (5 ။ ) - 800: 1 (အမျိုးအစား)

တုန့်ပြန်အချိန် (TR + TF)

35 Ms (စာတို)

နရံတင်ပိုင်ခွင့်

3.34% - 3.93%

ယုံကြည်စိတ်ချရမှုစမ်းသပ်မှုများ

မြင့်မားသော Temp သိုလှောင်မှု

80 ဒီဂရီစင်တီဂရိတ်, 240 နာရီ

အပူထိတ်လန့်

-40 °C↔ 85 ဒီဂရီစင်တီဂရိတ်, 100 သံသရာ

ESD ကာကွယ်မှု

ဆက်သွယ်ရန်± 4KV / air ± 8KV
